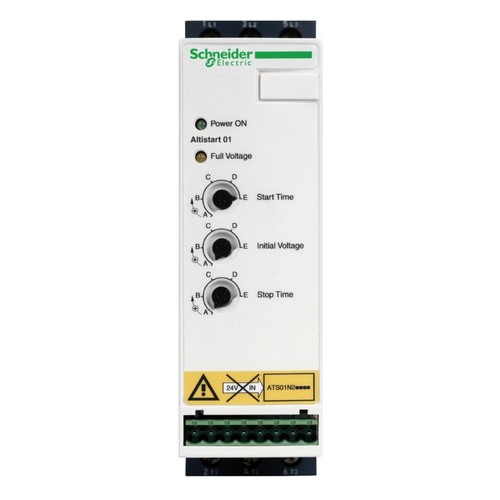

ATS01N222QN Schneider E. Sanftanlasser 3ph 3x380-415VAC 22A

20318368
4885887
1 Stk
3389110667318
23389110667312
DE
8537109899
Altistart 01 für sanftes Starten und Stoppen. Sanftanlasser für Asynchronmotor. Bemessungsstrom 22 A, Leistung 230V 5,5 kW, Leistung 400V 11 kW. 400 V, 3-phasiges Netz, 50 / 60 Hz, Steuerspannung intern. Der Sanftanlasser ermöglicht das sanfte Starten von Drehstrom-Asynchronmotoren und verhindert Stromspitzen in der Anlaufphase sowie mechanische Laststöße. Typische Anwendungen Tranportbänder, Förderer, Pumpen, Lüfter, Kompressoren etc. Einfachste Inbetriebnahme, By-Pass integriert, wahlweise Meldeausgänge bzw. Steuerspannung intern oder extern Boost-Funktion für hohes Losbrechmoment.
Anmerkungen zur LIMMERT-KI

Der ATS01N222QN von Schneider Electric ist ein leistungsstarker Sanftanlasser, der speziell für Asynchronmotoren entwickelt wurde. Mit einer Nennbetriebsspannung von 380 bis 415 V und einer maximalen Motorleistung von 11 kW eignet sich dieses Gerät ideal für Anwendungen wie Förderbänder, Pumpen und Lüfter. Der Sanftanlasser ermöglicht einen sanften Hochlauf, wodurch Stromspitzen und mechanische Belastungen minimiert werden. Mit einem integrierten Bypass und einstellbaren Startzeiten von 1 bis 10 Sekunden bietet der ATS01N222QN Flexibilität und Effizienz. Die kompakte Bauweise mit Kühlkörper sorgt für eine zuverlässige Leistung, während die Schutzart IP20 für den Einsatz in geschützten Umgebungen geeignet ist. Mit einem Gewicht von nur 0,56 kg und kompakten Abmessungen ist er einfach zu installieren und zu integrieren.

Produktinfos

Baureihe: Altistart 01
Produktart: Sanftanlasser
Anzahl der Netzphasen: 3 Phasen
Nennbetriebsspannung: 380 - 415 V
Motorleistung: 7,5 - 11 kW
IcL-Nenngröße für Anlasser: 22 A
Nutzungskategorie: AC-53B (EN/IEC 60947-4-2)
Leistungsaufnahme: 110 A bei Nennlast
Startart: Hochlauf mit Spannungsrampe
Verlustleistung: 124,5 W (Übergangszustand) / 4,5 W (Volllast)
Bauweise: Mit Kühlkörper
Versorgungsspannungsgrenzen: 342…456 V
Netzfrequenz: 50 - 60 Hz
Steuerkreisspannung: In den Anlasser integriert
Startzeit: 1 - 10 s einstellbar
Anfahrmoment: 30 - 80% des Anlaufmoments
Höhe: 154 mm
Breite: 45 mm
Tiefe: 131 mm
Produktgewicht: 0,56 kg
Schutzart (IP): IP20
Betriebsbedingungen: -10…40 °C (ohne Leistungsminderung), -25…70 °C (Lagerung)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsspannung Ue: 380|415 V
Bemessungsbetriebsstrom Ie bei 40 °C Tu: 22 A
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 7.5 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 40 kW
Bemessungssteuerspeisespannung AC 50 Hz: IP20 V
Bemessungssteuerspeisespannung DC: 0 V
Spannungsart zur Betätigung: AC/DC
Integrierter Überlastschutz des Motors: Nein
Weitere Details
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V: 0 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V: 7.5 kW
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungssteuerspeisespannung AC 60 Hz: 22 V
Mit Display: Ja
Interne Überbrückung: Ja
Drehmoment-Regelung: Nein
Funktion: eine Drehrichtung
Schutzart (IP): EV006405|415
Auslöseklasse: EV000154|415
