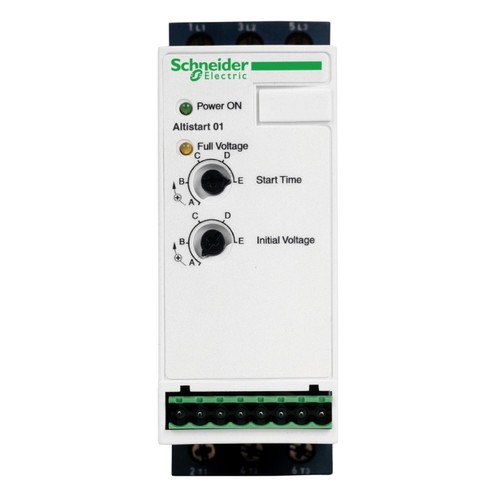

ATS01N109FT Schneider E. Softstarter 9A 3x110-480VAC

20233409
5302801
1 Stk
3389110667158
23389110667152
DE
8537109899
Die Alternative zum Stern-Dreieck-Anlasser! Kompakt und preiswert elektronisch starten bei Standard-Applikationen. Sanftanlasser für Asynchronmotor. Bemessungsstrom 9 A, Leistung 230V 1,5 kW, Leistung 400V 3 kW. Der Sanftanlasser ermöglicht das sanfte Starten von Drehstrom-Asynchronmotoren und verhindert Stromspitzen in der Anlaufphase sowie mechanische Laststöße. Typische Anwendungen Tranportbänder, Förderer, Pumpen, Lüfter, Kompressoren etc. Einfachste Inbetriebnahme, By-Pass integriert, wahlweise Meldeausgänge bzw. Steuerspannung intern oder extern Boost-Funktion für hohes Losbrechmoment.
Anmerkungen zur LIMMERT-KI

Der ATS01N109FT von Schneider Electric ist ein leistungsstarker Sanftanlasser, der speziell für Asynchronmotoren entwickelt wurde. Mit einer Nennbetriebsspannung von 110 bis 480 V und einer maximalen Motorleistung von 4 kW bei 400 V bietet er eine zuverlässige Lösung für Anwendungen, die ein sanftes Anlaufen erfordern. Der integrierte Bypass und die einfache Installation machen ihn ideal für den Einsatz in Maschinen wie Förderbändern, Pumpen und Lüftern. Der Sanftanlasser verhindert Stromspitzen und mechanische Laststöße während des Anlaufens, was die Lebensdauer der Motoren verlängert. Mit einem kompakten Design und Abmessungen von 124 mm Höhe, 45 mm Breite und 131 mm Tiefe ist er einfach zu integrieren. Die Schutzart IP20 und die Betriebsbedingungen von -10 bis 40 °C gewährleisten eine hohe Zuverlässigkeit in industriellen Umgebungen.

Produktinfos

Typ: Sanftanlasser
Baureihe: Altistart 01
Nennbetriebsspannung: 110 - 480 V
Motorleistung (kW) bei 400 V: 4 kW
Motorleistung (kW) bei 230 V: 1,5 kW
IcL-Nenngröße für Anlasser: 9 A
Leistungsaufnahme: 45 A bei Nennlast
Art des Starts: Hochlauf mit Spannungsrampe
Verlustleistung: 1 W bei Volllast
Bauweise: Mit Kühlkörper
Versorgungsspannungsgrenzen: 99…528 V
Netzfrequenz: 50 - 60 Hz
Höhe: 124 mm
Breite: 45 mm
Tiefe: 131 mm
Produktgewicht: 0,28 kg
Schutzart (IP): IP20
Betriebshöhe: <= 1.000 m ohne Leistungsminderung
Umgebungstemperatur bei Betrieb: -10…40 °C
Umgebungstemperatur bei Lagerung: -25…70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsspannung Ue: 110|480 V
Bemessungsbetriebsstrom Ie bei 40 °C Tu: 9 A
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 4 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 1.5 kW
Bemessungssteuerspeisespannung AC 50 Hz: 110|240 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: EV000509|240
Integrierter Überlastschutz des Motors: 0|240
Weitere Details
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V: 0 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V: 4 kW
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungssteuerspeisespannung AC 60 Hz: 110|240 V
Mit Display: 0|240
Interne Überbrückung: Ja
Drehmoment-Regelung: 0|24
Funktion: eine Drehrichtung
Schutzart (IP): EV006405|480
Auslöseklasse: EV000154|480
