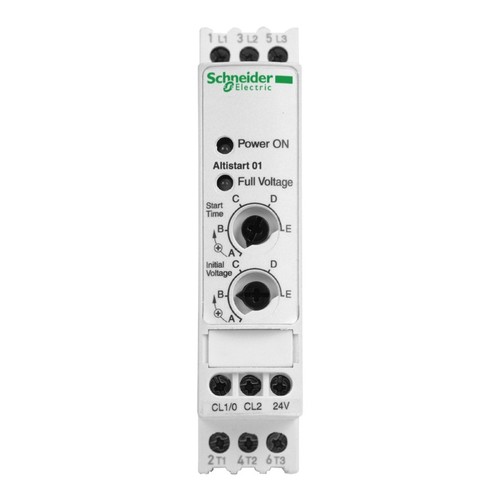

ATS01N103FT Schneider E. ATS01 3A 3X110 480VAC EXT. ST-SPG

22413986
5302797
1 Stk
3389110667134
23389110667138
DE
8537109899
Die Alternative zum Stern-Dreieck-Anlasser! Kompakt und preiswert elektronisch starten bei Standard-Applikationen. Sanftanlasser für Asynchronmotor. Bemessungsstrom 3 A, Leistung 230V 0,37 kW, Leistung 400V 1,1 kW. Der Sanftanlasser ermöglicht das sanfte Starten von Drehstrom-Asynchronmotoren und verhindert Stromspitzen in der Anlaufphase sowie mechanische Laststöße. Typische Anwendungen Tranportbänder, Förderer, Pumpen, Lüfter, Kompressoren etc. Einfachste Inbetriebnahme, By-Pass integriert, wahlweise Meldeausgänge bzw. Steuerspannung intern oder extern Boost-Funktion für hohes Losbrechmoment.
Anmerkungen zur LIMMERT-KI

Der ATS01N103FT von Schneider Electric ist ein kompakter Sanftanlasser, der speziell für Asynchronmotoren entwickelt wurde. Mit einem Nennstrom von 3 A und einer Betriebsspannung von 110 bis 480 V ermöglicht dieser Sanftanlasser ein sanftes Anlaufen von Motoren, wodurch Stromspitzen und mechanische Belastungen während des Anlaufens vermieden werden. Er eignet sich ideal für einfache Maschinen wie Förderbänder, Pumpen und Lüfter. Die integrierte Bypass-Funktion und die einfache Inbetriebnahme machen ihn besonders benutzerfreundlich. Mit einem kompakten Design von 100 mm Höhe, 23 mm Breite und 100 mm Tiefe ist der ATS01N103FT leicht in bestehende Systeme zu integrieren. Der Sanftanlasser bietet zudem eine hohe Flexibilität bei der Einstellung der Startzeit von 1 bis 5 Sekunden und unterstützt eine Vielzahl von Anwendungen.

Produktinfos

Produktreihe: Altistart 01
Typ: Sanftanlasser
Zielgruppe: Asynchronmotoren
Anzahl der Phasen: 1 Phase
Bemessungsversorgungsspannung: 110...480 V
Motorleistung (kW): 0,37 kW (1 Phase 230 V), 0,55 kW (3 Phasen 230 V), 1,1 kW (3 Phasen 400 V)
IcL Nennstrom: 3 A
Stromverbrauch: 15 A bei Nennlast
Starttyp: Start mit Spannungsrampe
Leistungsabgabe (W): 19 W im Übergang, 4 W bei Volllast
Montageart: Mit Kühlkörper
Integrierter Bypass: Ja
Versorgungsfrequenz: 50...60 Hz
Startzeit: 1 bis 5 s einstellbar
Startmoment: 30...80 % des Anlaufmoments
Höhe: 100 mm
Breite: 23 mm
Tiefe: 100 mm
Gewicht: 0,16 kg
Schutzart: IP20
Betriebstemperatur: -10...40 °C (ohne Abwertung), 40...50 °C mit Abwertung
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsspannung Ue: 110|480 V
Bemessungsbetriebsstrom Ie bei 40 °C Tu: 3 A
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 1.1|240 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 0.55 kW
Bemessungssteuerspeisespannung AC 50 Hz: 110|240 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: AC/DC
Integrierter Überlastschutz des Motors: 0|240
Weitere Details
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V: 0 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V: 1.1 kW
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungssteuerspeisespannung AC 60 Hz: 110|240 V
Mit Display: 0|240
Interne Überbrückung: Ja
Drehmoment-Regelung: 0|24
Funktion: eine Drehrichtung
Schutzart (IP): EV006405|480
Auslöseklasse: EV000154|480
