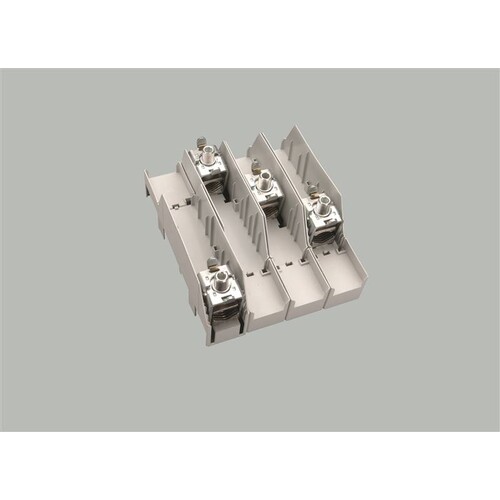

92001481 Wöhner 01147 Anschlussset 4polig CU/AL 120-300mm²

23476439
1 Stk
4021267011475
DE
85369010
92001481
beantwortete(n) Fragen weitere Varianten
für 20x5 bis 30x10 und Doppel- sowie Dreifach-T-Profil Einsetzbar für max 560A Verbindungen mit ALU Leitern sind nicht wartungsfrei!
Anmerkungen zur LIMMERT-KI

Das Wöhner Anschlussset 4-polig (Art.-Nr. 01147) ist eine zuverlässige Lösung für elektrische Verbindungen in industriellen Anwendungen. Mit einem maximalen Leiterquerschnitt von 300 mm² und einer Bemessungsstromstärke von 500 A ist es ideal für Sammelschienen mit Breiten von 20, 25 und 30 mm geeignet. Die mechanischen Abmessungen betragen 204 x 224 x 115 mm und das Gewicht liegt bei 210 kg. Das Anschlussset erfüllt die Anforderungen der IEC 61439-1 und IEC 60999-1 Standards und bietet eine hohe Strombelastbarkeit von bis zu 560 A. Die Materialien sind temperaturbeständig bis 125°C und selbstverlöschend, was zusätzliche Sicherheit gewährleistet. Dieses Produkt ist eine ausgezeichnete Wahl für Anwendungen, die hohe elektrische Anforderungen stellen.

Produktinfos

Poligkeit: 4-polig
Max. Leiterquerschnitt: 300 mm²
Min. Leiterquerschnitt: 95 mm²
Bemessungsstrom (IEC): 500 A
Bemessungsspannung (IEC) AC: 690 V
Strombelastbarkeit (IEC) max.: 560 A
Bemessungsisolationsspannung Ui (AC): 800 V
Bemessungsstoßspannung Uimp: 6 kV
Max. zulässige Spannung (IEC) AC: 800 V
Max. zulässige Spannung (IEC) DC: 800 V
Bemessungsstoßstromfestigkeit Ipk: 50,3 kA
SCCR: 18 kA
B x H x T: 204 x 224 x 115 mm
Gewicht: 210 kg
Geeignet für Sammelschienen: 20, 25, 30 x 5, 10 mm
Werkstoffeigenschaften: Temperaturbeständig bis 125°C, selbstverlöschend nach UL 94, Kriechstromfestigkeit CTI 200
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Sammelschienenbreite: 20|30 mm
Geeignet für: Flachschiene
Max. Leiterquerschnitt: 300 mm²
Sammelschienendicke: 10|10 mm
Geeignet für Rundleiteranschluss: Nein
Geeignet für Sektorleiteranschluss: Nein
Geeignet für Bandleiteranschluss: Ja
