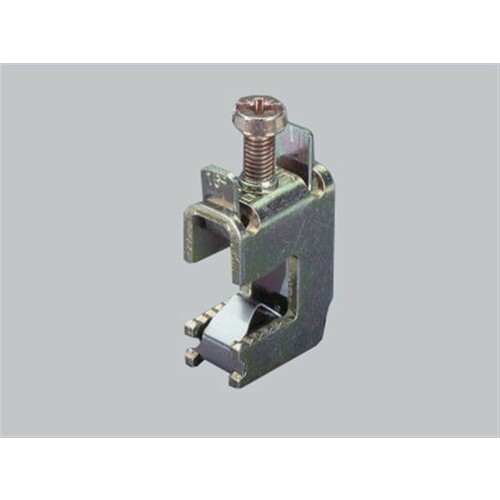

88568504 WÖHNER 01289 Universalklemme 1,5-16/10 für 10mm Flachschiene

20626410
4974500
1 Stk
4021267012892
DE
85369010
88568504
beantwortete(n) Fragen weitere Varianten
für 10 mm Flachschiene Klemmraum: 7,5 x 7,5mm bis max. 180A einsetzbar
Anmerkungen zur LIMMERT-KI

Die WÖHNER Universalklemme (Art.-Nr. 01289) ist eine vielseitige Leiteranschlussklemme, die für Flachschienen mit einer Breite von 10 mm konzipiert ist. Sie unterstützt einen Klemmbereich von 1,5 bis 16 mm² und ist sowohl für feindrähtige als auch eindrähtige Leiter geeignet. Mit einem Bemessungsstrom von 65 A und einer maximalen Spannung von 1000 V AC ist diese Klemme ideal für anspruchsvolle Anwendungen in der Elektroinstallation. Die integrierte Haltefeder und die unverlierbare Klemmschraube sorgen für eine sichere Verbindung. Die kompakte Bauweise mit Abmessungen von 12 x 23 x 25 mm und einem Gewicht von 2,3 kg pro 100 Stück macht sie zu einer praktischen Wahl für den Einsatz in Schaltschränken und Verteilern. Die Klemme erfüllt die relevanten IEC-Standards und bietet eine hohe Zuverlässigkeit und Langlebigkeit.

Produktinfos

Klemmbereich: 1,5 - 16 mm²
AWG-Bereich: 14 - 6
Geeignet für Flachschiene: 10 mm
Bemessungsstrom (IEC): 65 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsstrom (UL): 55 A
Bemessungsspannung (UL) AC: 600 V
Strombelastbarkeit max. (IEC): 180 A
max. zulässige Spannung (IEC) AC: 1000 V
max. zulässige Spannung (IEC) DC: 1500 V
Bemessungsstoßstromfestigkeit Ipk: 30.6 kA
Abmessungen (B x H x T): 12 x 23 x 25 mm
Gewicht: 2.3 kg/100
Material Klemmenkörper: Stahl, verzinkt, chromitiert
Material Haltefeder: korrosionsbeständiger Federstahl
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Sammelschienenbreite: 12|30 mm
Geeignet für: Flachschiene
Max. Leiterquerschnitt: 16 mm²
Sammelschienendicke: 10|10 mm
Geeignet für Rundleiteranschluss: Ja
Geeignet für Sektorleiteranschluss: Nein
Geeignet für Bandleiteranschluss: Nein
