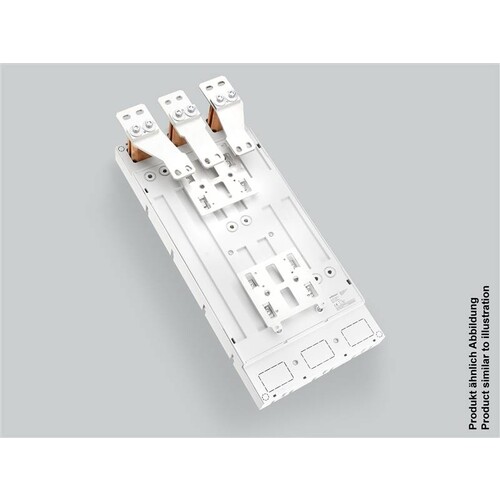

92007315 Wöhner 32758 Sammelschienenadapter 1000A für Schneid

26192278
1 Stk
4021267327583
DE
85369095
92007315
beantwortete(n) Fragen weitere Varianten
300 x 652, Verbindung oben, Klemmkontaktierung Bei einer praxisüblichen Belastung von 80% des Bemessungsstromes ergibt sich eine Leistungsabgabe von 172,8 W. (Bei Betrieb mit dem Bemessungsstrom beträgt die Leistungsabgabe 270 W.) Abmessungen: 300 x 652 x 85
Anmerkungen zur LIMMERT-KI

Der Wöhner Sammelschienenadapter 1000 A (Art.-Nr. 32758) ist eine hochleistungsfähige Verbindungslösung für Schneider Electric NS630B, NS800 und NS1000. Mit einem Bemessungsstrom von 1000 A und einer Bemessungsspannung von 690 V AC ist dieser Adapter ideal für anspruchsvolle Anwendungen. Die kompakten Abmessungen von 300 x 652 x 85 mm und das geringe Gewicht von 2620 kg/100 ermöglichen eine einfache Installation. Der Adapter unterstützt verschiedene Sammelschienenbreiten und bietet eine hohe Kurzschlussfestigkeit von bis zu 50 kA. Zudem ist er temperaturbeständig bis 130 °C und erfüllt die Sicherheitsstandards IEC 61439-1 und UL 508. Der Sammelschienenadapter ist auch für die Integration von Stromwandlern geeignet und bietet somit zusätzliche Flexibilität in der Anwendung.

Produktinfos

Bemessungsstrom (IEC): 1000 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 1000 V
Bemessungsstoßspannung Uimp: 12 kV
Bemessungskurzzeitstromfestigkeit Icw (0,5 s) max.: 50 kA
Verlustleistungsabgabe bei 80%: 184,3 W
Verlustleistungsabgabe bei Bemessungsstrom: 288 W
Bemessungsstoßstromfestigkeit Ipk max.: 106 kA
Bemessungsstrom (UL): 800 A
Bemessungsspannung (UL) AC: 1000 V
SCCR unprotected max.: 50 kA
Abmessungen (B x H x T): 300 x 652 x 85 mm
Gewicht: 2620 kg/100
Poligkeit: 3-polig
Geeignet für Sammelschienen: 30, 40, 60, 80, 100, 120 x 10
Stromwandler integrierbar: Ja
Gehäusematerial: temperaturbeständig bis 130°C, selbstverlöschend nach UL 94, halogenfrei
