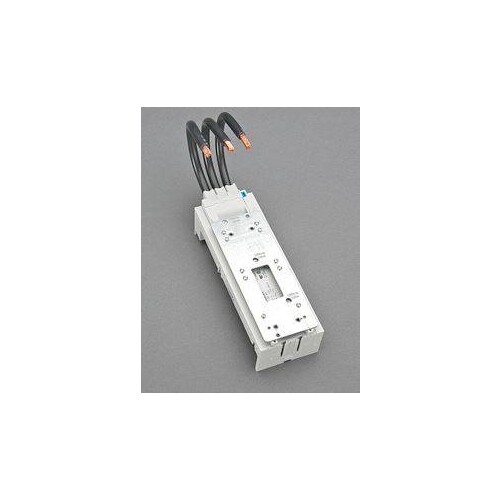

92004171 Wöhner 32981 Adapter 100A für Siemens S3, ABB MS49x

23478406
2507690
1 Stk
4021267329815
DE
85369095
92004171
beantwortete(n) Fragen weitere Varianten
72 x 200, mit Leitungen AWG 4 (25 mm²), mit Metallplatte, Verbindung zum System oben
Anmerkungen zur LIMMERT-KI

Der Wöhner Sammelschienenadapter 32981 ist ein hochqualitativer Adapter mit einem Bemessungsstrom von 100 A, der speziell für die Verwendung mit Leistungsschaltern der Typen ABB MS49x und Siemens Sirius Baugröße S3 entwickelt wurde. Mit einer Länge von 200 mm und einer Breite von 72 mm ist der Adapter für verschiedene Sammelschienen geeignet, einschließlich 12, 15, 20, 25 und 30 mm. Der Adapter bietet eine Bemessungsspannung von bis zu 690 V AC und eine Bemessungsisolationsspannung von 800 V. Darüber hinaus ist er mit einem ultraschallverdichteten Leitungsende ausgestattet und verfügt über einen Rastmechanismus, der die Montage auf der Sammelschiene erleichtert. Der Adapter ist temperaturbeständig bis 125°C und selbstverlöschend nach UL 94, was ihn zu einer zuverlässigen Wahl für anspruchsvolle Anwendungen macht.

Produktinfos

Bemessungsstrom (IEC): 100 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstoßspannung Uimp: 6 kV
Kurzschlussfestigkeit: Bestimmt durch Leistungsschalter
Leistungsabgabe bei 80% Last: 4,6 W
Leistungsabgabe bei Bemessungsstrom: 7,3 W
B x H x T: 72 x 200 x 55 mm
Gewicht: 66 kg/100
Poligkeit: 3-polig
Schienenabstand: 60 mm
Min. Stromschienendicke: 5 mm
Max. Stromschienendicke: 10 mm
Leitungen: AWG 4 (25 mm²)
Preisanzeige nur nach Anmeldung
B

    Download

    Katalogseiten

    Produktinfos

    Schienenabstand: 60 mm
    Bemessungsstrom In: 100 A
    Min. Stromschienendicke: 5 mm
    Max. Stromschienendicke: 10 mm
    Weitere Details
    Ausführung des elektrischen Anschlusses: 100
