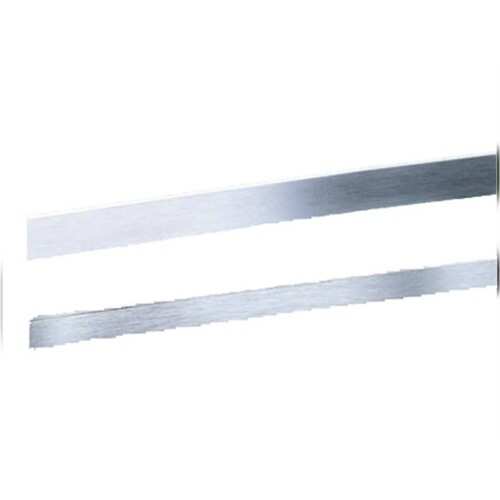

88397303 Wöhner 01620 Sammelschiene CU 20X5mm (1Stk.=2,4lfm), verzinnt

20044024
2507718
1 Stk
4021267016203
BE
74071000
88397303
beantwortete(n) Fragen weitere Varianten
Angaben IEC Standards IEC 61439-1:2011 GB/T 7251.1 Elektrische Werte Für die Anwendung sind die Isolationseigenschaften des verwendeten Schienenträgers zu beachten. Kurzschlussfestigkeit: siehe Produktbeschreibung des verwendeten Schienenträgers Strom bei 30 K: 320 A Angaben UL StandardsUL 508 for UL feeder circuits größer als250V unter Beachtung der zulässigen Erwärmung unter den konkreten Einbaubedingungen ist nach UL folgende Belastung möglich (file E197039) max. Belastbarkeit entsprechend UL 508: 362 A Für die Anwendung sind die Bemessungsspannungen des verwendeten Schienenträgers zu beachten. Mechanische Werte L x B x D: 2400 x 20 x 5 Gewicht: 214.4 kg/100 Querschnitt: 100 mm² Kantenradius 0,5
Anmerkungen zur LIMMERT-KI

Die Wöhner Sammelschiene CU 20x5 mm (Art.-Nr. 01620) bietet eine zuverlässige und leistungsstarke Lösung für elektrische Verbindungen. Mit einer Länge von 2400 mm und einem Querschnitt von 100 mm² ist diese verzinnte Kupferschiene ideal für Anwendungen mit hohen Stromanforderungen bis zu 320 A. Die Schiene ist korrosionsbeständig und schützt effektiv vor aggressiven Medien. Sie erfüllt die Anforderungen der IEC 61439-1:2011 und UL 508, was sie zu einer ausgezeichneten Wahl für industrielle Anwendungen macht. Die flache Bauweise mit einem Kantenradius von 0,5 mm sorgt für eine einfache Installation und Integration in bestehende Systeme. Vertrauen Sie auf die Qualität von Wöhner für Ihre elektrischen Verbindungen.

Produktinfos

Länge: 2400 mm
Breite: 20 mm
Höhe: 5 mm
Gewicht: 214,4 kg/100 m
Querschnitt: 100 mm²
Kantenradius: 0,5 mm
Material: Cu-ETP R300 (verzinnt)
Kurzschlussfestigkeit: Siehe Schienenträger
Bemessungsstrom: 320 A
Max. Belastbarkeit (UL): 362 A
Zulassungen: IEC 61439-1:2011, UL 508, CSA, Germanischer Lloyd
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsstrom In: 320 A
Ausführung: flach
Verzinnt: Ja
Breite: 5 mm
Höhe: 20 mm
Länge: 2400 mm
Flexibel: Nein
