PS4/60 Stotz Phasenschiene 10mm L1/L2/L3/N 4pol Stift 1m

02278705
1277857
1 Stk
4016779656085
DE
85369010
ABB
PS4/60
beantwortete(n) Fragen weitere Varianten
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Anmerkungen zur LIMMERT-KI

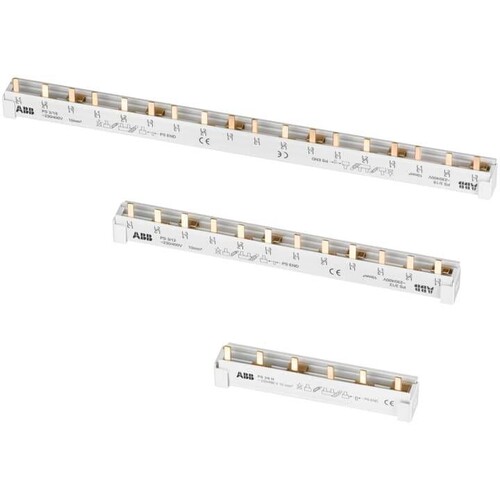

Die PS4/60 Phasenschiene von Stotz ist eine hochqualitative Busbar, die für die sichere und effiziente Querverdrahtung in elektrischen Installationen konzipiert wurde. Mit einer Länge von 1056 mm und einem Querschnitt von 10 mm² eignet sich diese 4-polige Phasenschiene optimal für den Einsatz in Kombination mit verschiedenen modularen Installationsgeräten. Sie unterstützt einen Bemessungsdauerstrom von 63 A und ist mit einem Stiftanschluss ausgestattet, was eine einfache Montage ermöglicht. Die isolierte Ausführung sorgt für zusätzliche Sicherheit. Ideal für Anwendungen in der Niederspannungsinstallation, bietet die PS4/60 eine zuverlässige Lösung für die Verteilung von elektrischer Energie.

Produktinfos

Anzahl der Phasen: 4
Länge: 1056 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Teilungsmaß: 17,5 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 4
Teilungsmaß: 17.5 mm
Länge: 1056 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 60
Weitere Details
Geeignet für Anzahl Geräte: 15
Bemessungsstoßspannung: 4.5 kV
Bedingter Bemessungskurzschlussstrom Iq: 25 kA
Max. Bemessungsbetriebsspannung Ue: 690 V
Bemessungskurzzeitstromfestigkeit Icw: 25 kA
Farbe: grau
