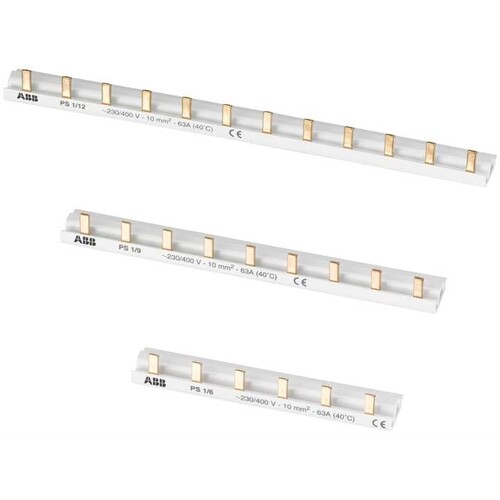

PS1/9 STOTZ Sammelschiene PS1/9 1pol 10mm2

21080879
1277883
1 Stk
4016779463201
DE
85369010
ABB
PS1/9 Sammelschiene,
beantwortete(n) Fragen weitere Varianten
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Anmerkungen zur LIMMERT-KI

Die PS1/9 Sammelschiene von STOTZ ist eine hochqualitative Phasenschiene, die speziell für den Einsatz mit Sicherungsautomaten, FI-Schutzschaltern und anderen modularen Installationsgeräten entwickelt wurde. Mit einer Länge von 158 mm und einem Querschnitt von 10 mm² bietet sie eine Bemessungsdauerstromstärke von bis zu 63 A. Diese 1-polige Phasenschiene hat ein Teilungsmaß von 17,5 mm und ist mit einem Stiftanschluss ausgestattet. Sie ist isoliert, jedoch nicht geeignet für Geräte mit N-Leiter oder Hilfsschaltern. Die PS1/9 ist ideal für Anwendungen, die eine zuverlässige und sichere Verbindung erfordern.

Produktinfos

Anzahl der Phasen: 1
Teilungsmaß: 17,5 mm
Länge: 158 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 9
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 1
Teilungsmaß: 17.5 mm
Länge: 158 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 9
Weitere Details
Geeignet für Anzahl Geräte: 9
Bemessungsstoßspannung: 4.5 kV
Bedingter Bemessungskurzschlussstrom Iq: 25 kA
Max. Bemessungsbetriebsspannung Ue: 690 V
Bemessungskurzzeitstromfestigkeit Icw: 25 kA
Farbe: grau
