PS1-4-0-65 Phasenschiene f.MS116/132 STOTZ Phasensch.PS1-4-0-65 f.MS116/132

20828634
4479572
1 Stk
4013614488085
MK
85369010
ABB
PS1-4-0-65 Phasensch
beantwortete(n) Fragen weitere Varianten

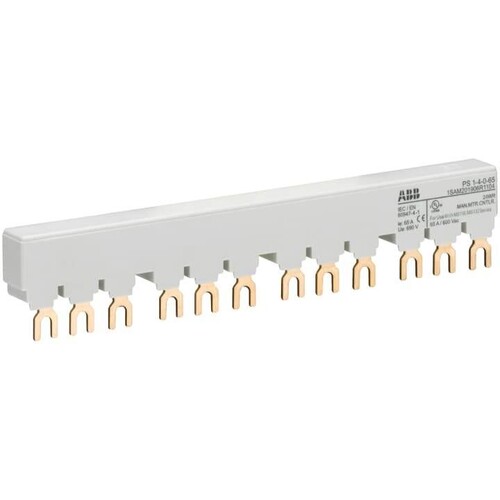

3-Phasen-Sammelschienen PS1 dienen der Paralleleinspeisung mehrerer Motorschutzschalter MS116/132/MO132 mit 0, 1 oder 2 seitlichen Anbauteilen von 9mm Baubreite
Anmerkungen zur LIMMERT-KI

Die PS1-4-0-65 Phasenschiene ist eine hochleistungsfähige 3-Phasen-Sammelschiene, die für die parallele Einspeisung von bis zu vier MS116 oder MS132 Motorschutzschaltern ausgelegt ist. Mit einem Bemessungsstrom von 65 A und einer Länge von 176,5 mm bietet sie eine zuverlässige und sichere Verbindung. Die Gabelanschlüsse ermöglichen eine einfache Installation, während die Schutzart IP20 und der Verschmutzungsgrad 3 für den Einsatz in verschiedenen industriellen Umgebungen sorgen. Diese Phasenschiene ist ideal für Anwendungen, bei denen eine effiziente und kostengünstige Lösung zur Verbindung von Motorstartern erforderlich ist. Sie ist für Temperaturen von -25 bis +70 °C geeignet und erfüllt die relevanten IEC- und UL-Normen.

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 14 mm
Länge: 176,5 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom: 65 A
Ausführung des elektrischen Anschlusses: Gabel
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Ja
Polzahl: 0
Bemessungsbetriebswechselspannung: 690 V AC
Bemessungsbetriebswechselspannung (UL/CSA): 600 V AC
Betriebstemperatur: -25 ... +70 °C
Lagertemperatur: -50 ... +80 °C
Schutzart: IP20
Verschmutzungsgrad: 3
Zulässige Kurzschlussstromfestigkeit: 100 kA
Nennstoßspannungsfestigkeit: 6 kV
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 14 mm
Länge: 176.5 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 65 A
Ausführung des elektrischen Anschlusses: Gabel
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Ja
Polzahl: 0
Weitere Details
Geeignet für Anzahl Geräte: 4
Bemessungsstoßspannung: 6 kV
Bedingter Bemessungskurzschlussstrom Iq: 100 kA
Max. Bemessungsbetriebsspannung Ue: 690 V
Bemessungskurzzeitstromfestigkeit Icw: 100 kA
Anzahl der Teilungseinheiten: 10.0857
Farbe: grau
