KDN163A HAGER Phasenschiene 1P Gabel 10mm² 63A 12M

20759900
2275170
100 Stk
3250613740900
DE
8536900100
KDN163A
beantwortete(n) Fragen weitere Varianten

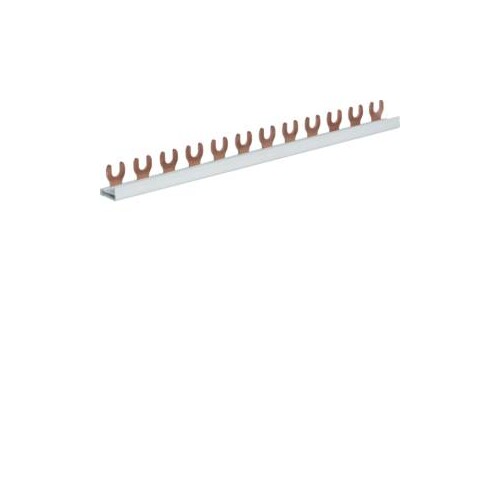

Phasenschiene 1 polig mit Gabelanschluss 10mm² 63A 12 Module
Anmerkungen zur LIMMERT-KI

Die KDN163A HAGER Phasenschiene ist eine hochwertige, einpolige Phasenschiene mit Gabelanschluss, die für den Einsatz in elektrischen Installationen konzipiert ist. Mit einem Nennstrom von 63A und einer Stoßspannungsfestigkeit von 4500V gewährleistet sie eine zuverlässige Leistung und Sicherheit. Die Phasenschiene hat eine Länge von 210mm und ist für starre Leiter mit einem Anschlussquerschnitt von 10mm² geeignet. Sie bietet Platz für bis zu 12 Module, was sie ideal für modulare Geräte macht. Zudem ist sie isoliert und nicht für Geräte mit N-Leiter oder Hilfsschalter geeignet. Diese Phasenschiene ist eine ausgezeichnete Wahl für die effiziente und sichere Stromverteilung in verschiedenen Anwendungen.

Produktinfos

Nennstrom: 63 A
Polanzahl: 1
Länge: 210 mm
Stoßspannungsfestigkeit: 4500 V
Anschlussquerschnitt bei starrem Leiter: 10 mm²
Anzahl Module: 12
Ausführung des elektrischen Anschlusses: Gabel
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Phasen: 1
    Teilungsmaß: 17.8 mm
    Länge: 210 mm
    Querschnitt: 10 mm²
    Bemessungsdauerstrom Iu: 63 A
    Ausführung des elektrischen Anschlusses: Gabel
    Isoliert: Ja
    Geeignet für Geräte mit N-Leiter: Nein
    Geeignet für Geräte mit Hilfsschalter: Nein
    Polzahl: 1
    Weitere Details
    Geeignet für Anzahl Geräte: 12
    Bemessungsstoßspannung: 4.5 kV
    Max. Bemessungsbetriebsspannung Ue: 415 V
    Bemessungskurzzeitstromfestigkeit Icw: 1 kA
    Farbe: grau
    Breite in Teilungseinheiten: 12
    Zuschneidbar: Ja
