GHV2010507R1057 STOTZ PS1/57NA NULLLEITERSCHIENE 10# 17,6MM

02082579
5365051
1 Stk
4016779579728
DE
85369010
ABB
2CDL210011R1057
beantwortete(n) Fragen weitere Varianten

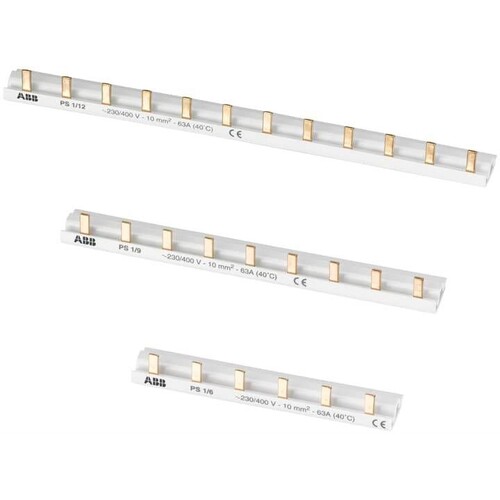

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Anmerkungen zur LIMMERT-KI

Die GHV2010507R1057 STOTZ PS1/57NA Nullleiterschiene ist eine hochwertige 1-phasige Phasenschiene, die sich ideal für die sichere und wirtschaftliche Querverdrahtung von elektrischen Installationen eignet. Mit einem Teilungsmaß von 17,5 mm und einer Länge von 996 mm bietet sie eine ausgezeichnete Flexibilität für verschiedene Anwendungen. Der Querschnitt von 10 mm² und der Bemessungsdauerstrom von 63 A gewährleisten eine zuverlässige Stromübertragung. Diese Nullleiterschiene ist isoliert und eignet sich für Geräte mit N-Leiter, jedoch nicht für Geräte mit Hilfsschaltern. Die robuste Bauweise und die einfache Installation machen sie zur idealen Wahl für moderne elektrische Systeme.

Produktinfos

Anzahl der Phasen: 1
Teilungsmaß: 17,5 mm
Länge: 996 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Ja
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 57
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 1
Teilungsmaß: 17.5 mm
Länge: 996 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Ja
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 57
Weitere Details
Geeignet für Anzahl Geräte: 57
Bemessungsstoßspannung: 4.5 kV
Bedingter Bemessungskurzschlussstrom Iq: 25 kA
Max. Bemessungsbetriebsspannung Ue: 690 V
Bemessungskurzzeitstromfestigkeit Icw: 25 kA
Farbe: grau
