EP-501071 Eaton GVK-16/3P-3TE

31999591
2070409
1 Stk
9010653035152
9010238228672
CN
8544429090
EP-501071
beantwortete(n) Fragen weitere Varianten
Sammelschiene für Leitungsschutzschalter, Fehlerstrom-Schutzschalter, kombinierte Fehlerstromschutzeinrichtungen, individuell ablängbar, Farbe RAL 7035, halogenfrei (DIN EN 60754-1), Brandverhaltensklasse nach V2, geprüft durch VDE (DIN EN 61439-1:2021-10, DIN EN 61439-6:2013-06) PC-ABS Isoliermaterial und PP Berührungsschutzmaterial, Durchschlagsfestigkeit 36 kV/mm und Überspannungskategorie III
Anmerkungen zur LIMMERT-KI

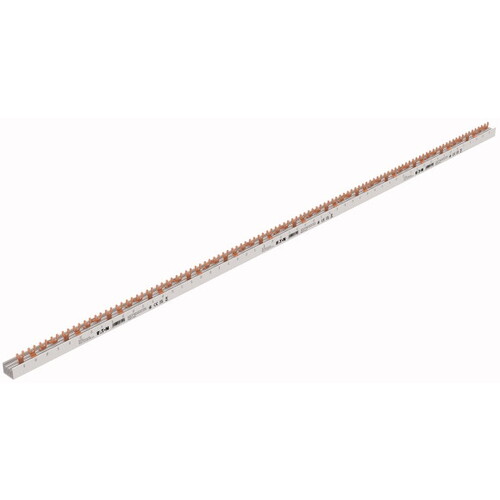

Die Eaton GVK-16/3P-3TE Gabelverschienung ist eine hochwertige, 3-phasige Stromschiene, die sich ideal für den Einsatz in der Elektroinstallation eignet. Mit einem Querschnitt von 16 mm² und einer Länge von 1016 mm bietet sie eine Bemessungsstromstärke von 80 A und eine Bemessungskurzschlussfestigkeit von 25 kA. Die Gabelverschienung ist gemäß IEC 664 ausgeführt und erfüllt die Normen DIN EN IEC 61439-1 und DIN EN IEC 61439-6. Die isolierte Ausführung gewährleistet zusätzliche Sicherheit, während das Teilungsmaß von 17,8 mm eine flexible Installation ermöglicht. Die GVK-16/3P-3TE ist nicht geeignet für Geräte mit N-Leiter oder Hilfsschalter und hat eine Bemessungsstoßspannungsfestigkeit von 4 kV. Diese Sammelschiene ist die perfekte Lösung für kleine Leistungsschalter und Fehlerstromschutzeinrichtungen.

Produktinfos

Typ: GVK-16/3P-3TE
Bemessungsstrom: 80 A
Bemessungskurzschlussfestigkeit: 25 kA
Sammelschienentyp: 3-phasig
Bemessungsbetriebsspannung AC: 400 V
Bemessungsstoßspannungsfestigkeit: 4 kV
Länge: 1016 mm
Querschnitt: 16 mm²
Anzahl der Phasen: 3
Teilungsmaß: 17.8 mm
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Farbe: grau
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 17.8 mm
Länge: 1016 mm
Querschnitt: 16 mm²
Bemessungsdauerstrom Iu: 80 A
Ausführung des elektrischen Anschlusses: Gabel
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 3
Weitere Details
Geeignet für Anzahl Geräte: 19
Bemessungsstoßspannung: 4 kV
Bedingter Bemessungskurzschlussstrom Iq: 25 kA
Max. Bemessungsbetriebsspannung Ue: 415 V
Bemessungskurzzeitstromfestigkeit Icw: 0 kA
Farbe: grau
Breite in Teilungseinheiten: 57
