A9XPH457 Schneider E. Phasenschiene Steg 4P 56MOD. 100A

10030405
4313091
1 Stk
3606480485176
13606480485173
73606480485175
DE
8536909500

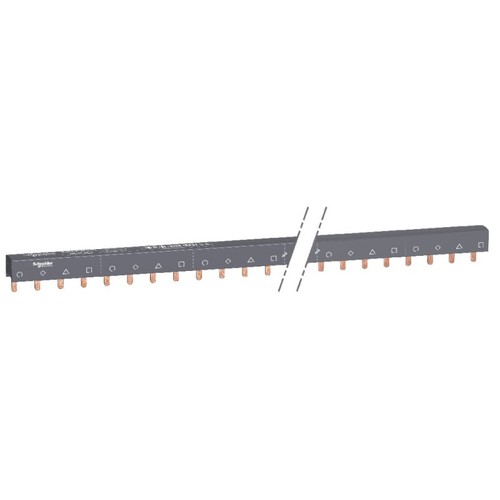

Phasenschiene Steg Acti 9. 4-polig, ablängbar, 57TE, Nennstrom 100A, Nennspannung 415V AC, Isolationsspannung (Ui) 500V. Farbton RAL 7016. Die Phasenschiene Steg erfüllt folgende Normen- IEC 60947-7-1 und IEC 61439-2.
Anmerkungen zur LIMMERT-KI

Die Schneider Electric Phasenschiene Steg A9XPH457 ist eine hochmoderne Kammschiene mit 4 Polen, die sich durch ihre Ablängbarkeit und eine Breite von 1000 mm auszeichnet. Mit einem Nennstrom von 100 A bei 40 °C und einer Betriebsbemessungsspannung von 415 V AC bietet sie eine zuverlässige Leistung für industrielle Anwendungen. Die Phasenschiene ist mit einer isolierten Ausführung ausgestattet und erfüllt die Normen IEC 60947-7-1 und IEC 61439-2. Sie ist für die horizontale Montage geeignet und kann sowohl oben als auch unten auf Tunnelklemmen oder Doppelklemmen installiert werden. Die Phasenschiene ist kompatibel mit der Acti 9 und Multi 9 Produktfamilie und bietet eine einfache Integration in bestehende Systeme.

Produktinfos

Typ: Kammschiene
Baureihe: Acti9
Montagemodus: Horizontal
Anzahl der Wege: 14-polig N + 3 L
Polkonfiguration für 1-Weg: 1 x 3P + N, 1 x 4P
Anschlussraster: 18 mm
Anschlusstyp: Zinke
Abstand zwischen den Polen: 72 mm
Isolation: Isoliert
Nennbetriebsstrom: 100 A bei 40 °C
Betriebsbemessungsspannung: 415 V AC
Bemessungs-Isolationsspannung: 500 V AC
Montageort: Oben oder unten auf Tunnelklemmen/Doppelklemme
Breite: 1000 mm
Farbe: Weiß (RAL 9003)
Kompatible Produktfamilie: Acti 9, Multi 9
Normen: IEC 60947-7-1, IEC 61439-2
Feuerbeständigkeit: 960 °C (30 s)
Verschmutzungsgrad: 3
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Phasen: 3
    Teilungsmaß: 18 mm
    Länge: 1000 mm
    Querschnitt: 16 mm²
    Bemessungsdauerstrom Iu: 100 A
    Ausführung des elektrischen Anschlusses: Stift
    Isoliert: Ja
    Geeignet für Geräte mit N-Leiter: Ja
    Geeignet für Geräte mit Hilfsschalter: Ja
    Polzahl: 4
    Weitere Details
    Geeignet für Anzahl Geräte: 14
    Bemessungsstoßspannung: 1000 kV
    Bedingter Bemessungskurzschlussstrom Iq: 1 kA
    Max. Bemessungsbetriebsspannung Ue: 415 V
    Bemessungskurzzeitstromfestigkeit Icw: 4 kA
    Farbe: weiß
    Breite in Teilungseinheiten: 57
    Zuschneidbar: Ja
