2CDL240213R1012 ABB 2CDL240213R1012 Sammelschiene PS4/12NA

27729360
4830478
1 Stk
DE
85369010
ABB
2CDL240213R1012
beantwortete(n) Fragen weitere Varianten
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Anmerkungen zur LIMMERT-KI

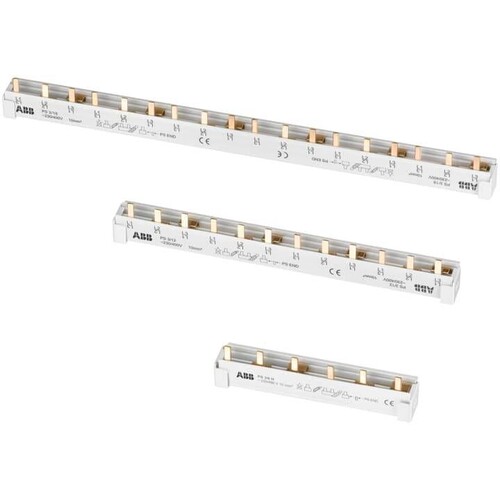

Die ABB Sammelschiene PS4/12NA ist eine hochqualitative Phasenschiene, die für die sichere und effiziente Querverdrahtung von modularen Installationsgeräten konzipiert wurde. Mit 4 Phasen und einem Teilungsmaß von 17,5 mm ermöglicht sie eine einfache Integration in verschiedene Anwendungen. Die Länge von 212 mm und der Querschnitt von 10 mm² garantieren eine hohe Strombelastbarkeit von bis zu 63 A. Diese Sammelschiene ist isoliert und geeignet für Geräte mit Neutralleiter, jedoch nicht für solche mit Hilfsschaltern. Die 12-polige Ausführung sorgt für flexible Einsatzmöglichkeiten in elektrischen Installationen. Ideal für den Einsatz in Sicherungsautomaten und Fehlerstrom-Schutzeinrichtungen.

Produktinfos

Anzahl der Phasen: 4
Teilungsmaß: 17,5 mm
Länge: 212 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Ja
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 12
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Phasen: 4
    Teilungsmaß: 17.5 mm
    Länge: 212 mm
    Querschnitt: 10 mm²
    Bemessungsdauerstrom Iu: 63 A
    Ausführung des elektrischen Anschlusses: Stift
    Isoliert: Ja
    Geeignet für Geräte mit N-Leiter: Ja
    Geeignet für Geräte mit Hilfsschalter: Nein
    Polzahl: 12
    Weitere Details
    Geeignet für Anzahl Geräte: 3
    Bemessungsstoßspannung: 4 kV
    Max. Bemessungsbetriebsspannung Ue: 690 V
    Bemessungskurzzeitstromfestigkeit Icw: 25 kA
    Farbe: grau
