2CDL231002R1012 ABB GHL2030507R0004 Sammelschiene PS3/12 FI 3pol 10mm²

26576264
1277889
1 Stk
4016779463706
DE
85369010
ABB
PS3/12FI
beantwortete(n) Fragen weitere Varianten

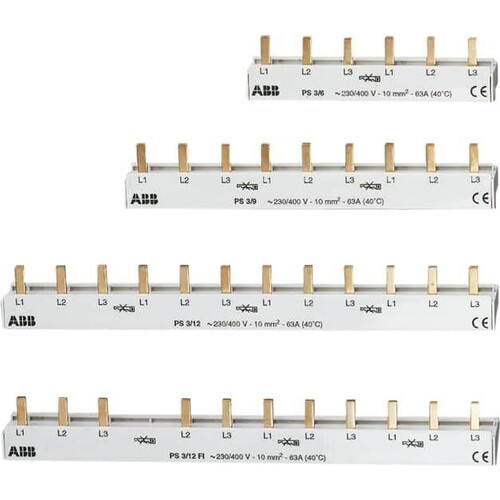

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Anmerkungen zur LIMMERT-KI

Die ABB GHL2030507R0004 Sammelschiene PS3/12 ist eine hochwertige 3-phasige Phasenschiene, die für eine sichere und wirtschaftliche Querverdrahtung von elektrischen Installationen konzipiert ist. Mit einem Teilungsmaß von 17,5 mm und einer Länge von 211 mm bietet sie eine optimale Lösung für die Verbindung von Sicherungsautomaten und Fehlerstrom-Schutzeinrichtungen. Der Querschnitt von 10 mm² ermöglicht einen Bemessungsdauerstrom von bis zu 63 A, was sie ideal für leistungsstarke Anwendungen macht. Die Stift-Anschlüsse sorgen für eine einfache Installation, während die Isolierung zusätzliche Sicherheit bietet. Diese Sammelschiene ist geeignet für Geräte mit N-Leiter, jedoch nicht für solche mit Hilfsschaltern. Mit 12 Polen ist sie vielseitig einsetzbar und erfüllt die Anforderungen moderner elektrischer Systeme.

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 17,5 mm
Länge: 211 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Ja
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 12
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 17.5 mm
Länge: 211 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Ja
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 12
Weitere Details
Geeignet für Anzahl Geräte: 4
Bemessungsstoßspannung: 4.5 kV
Bedingter Bemessungskurzschlussstrom Iq: 25 kA
Max. Bemessungsbetriebsspannung Ue: 690 V
Bemessungskurzzeitstromfestigkeit Icw: 25 kA
Farbe: grau
