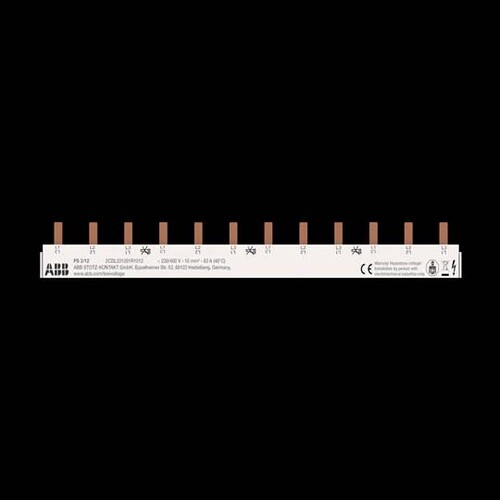

2CDL231001R1012 STOTZ Sammelschiene PS3/12 3pol 10mm2

21003704
1277888
1 Stk
4016779463607
DE
85369010
ABB
PS3/12
beantwortete(n) Fragen weitere Varianten
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Anmerkungen zur LIMMERT-KI

Die PS3/12 Sammelschiene von STOTZ ist eine hochwertige Busbar, die für die sichere und effiziente Querverdrahtung von Sicherungsautomaten und anderen modularen Installationsgeräten konzipiert ist. Mit einer Länge von 212 mm und einem Querschnitt von 10 mm² bietet sie eine hohe Strombelastbarkeit von bis zu 63 A. Diese 3-polige Sammelschiene ist isoliert und verfügt über einen Stiftanschluss, was die Installation vereinfacht. Sie ist ideal für Anwendungen in der Niederspannungstechnik und eignet sich nicht für Geräte mit N-Leiter oder Hilfsschaltern. Die PS3/12 ist eine zuverlässige Lösung für professionelle Installationen und gewährleistet eine sichere Verbindung zwischen den Geräten.

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 17,5 mm
Länge: 212 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 12
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 17.5 mm
Länge: 212 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 12
Weitere Details
Geeignet für Anzahl Geräte: 4
Bemessungsstoßspannung: 4 kV
Max. Bemessungsbetriebsspannung Ue: 690 V
Bemessungskurzzeitstromfestigkeit Icw: 25 kA
Farbe: grau
