2CDL230010R1012 STOTZ Sammelschiene PS3/12A

21070120
5010544
1 Stk
4016779584647
MK
85369010
ABB
2CDL230010R1012
beantwortete(n) Fragen weitere Varianten
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Anmerkungen zur LIMMERT-KI

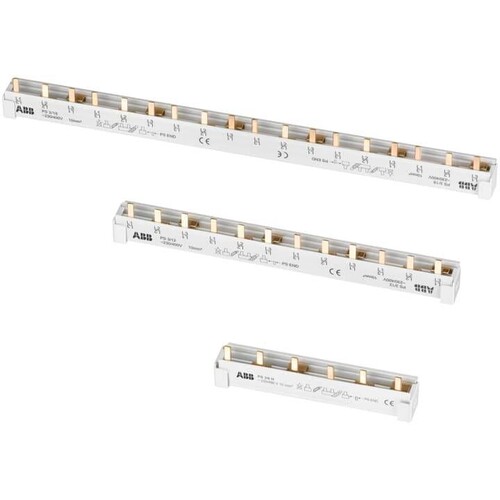

Die STOTZ Sammelschiene PS3/12A ist eine hochqualitative 3-phasige Phasenschiene, die für die sichere und effiziente Querverdrahtung von Sicherungsautomaten und anderen modularen Installationsgeräten entwickelt wurde. Mit einem Teilungsmaß von 17,5 mm und einer Länge von 214 mm bietet sie eine optimale Lösung für die Installation in kompakten Schaltanlagen. Der Querschnitt von 10 mm² und ein Bemessungsdauerstrom von 63 A gewährleisten eine hohe Strombelastbarkeit. Die Sammelschiene ist isoliert und eignet sich nicht für Geräte mit N-Leiter oder Hilfsschaltern, was sie ideal für spezifische Anwendungen macht. Die PS3/12A ist eine zuverlässige Wahl für Fachleute, die Wert auf Qualität und Sicherheit legen.

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 17,5 mm
Länge: 214 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 12
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Phasen: 3
    Teilungsmaß: 17.5 mm
    Länge: 214 mm
    Querschnitt: 10 mm²
    Bemessungsdauerstrom Iu: 63 A
    Ausführung des elektrischen Anschlusses: Stift
    Isoliert: Ja
    Geeignet für Geräte mit N-Leiter: Nein
    Geeignet für Geräte mit Hilfsschalter: Nein
    Polzahl: 12
    Weitere Details
    Geeignet für Anzahl Geräte: 4
    Bemessungsstoßspannung: 4.5 kV
    Bedingter Bemessungskurzschlussstrom Iq: 25 kA
    Max. Bemessungsbetriebsspannung Ue: 690 V
    Bemessungskurzzeitstromfestigkeit Icw: 25 kA
    Farbe: grau
