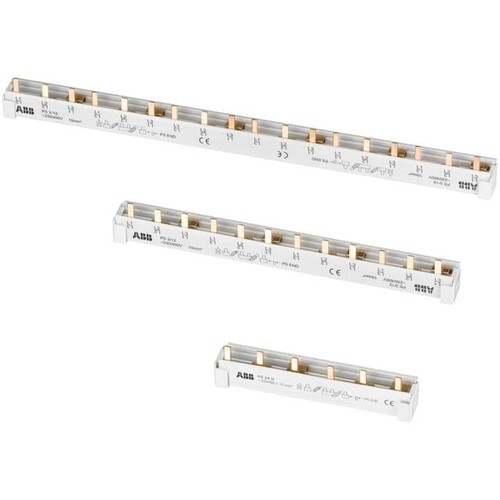

2CDL230002R1012 STOTZ Sammelschiene PS3/12 FI 3pol 10mm2

21080893
1277712
1 Stk
4016779571074
DE
85369010
ABB
PS3/12FI
beantwortete(n) Fragen weitere Varianten
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Anmerkungen zur LIMMERT-KI

Die PS3/12FI Sammelschiene von ABB ist eine hochqualitative Phasenschiene, die für die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten und Fehlerstrom-Schutzeinrichtungen konzipiert ist. Mit einer Länge von 214 mm und einem Querschnitt von 10 mm² bietet sie eine ausgezeichnete Strombelastbarkeit von bis zu 63 A. Diese Sammelschiene ist für Geräte mit drei Phasen ausgelegt und hat eine Teilung von 17,5 mm. Sie ist isoliert und eignet sich für den Einsatz mit Geräten, die einen N-Leiter benötigen. Die PS3/12FI ist eine zuverlässige Lösung für modulare Installationsgeräte und gewährleistet eine einfache Installation und Integration in bestehende Systeme.

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 17,5 mm
Länge: 214 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Ja
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 12
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 17.5 mm
Länge: 214 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 63 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Ja
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 12
Weitere Details
Geeignet für Anzahl Geräte: 4
Bemessungsstoßspannung: 4.5 kV
Bedingter Bemessungskurzschlussstrom Iq: 25 kA
Max. Bemessungsbetriebsspannung Ue: 690 V
Bemessungskurzzeitstromfestigkeit Icw: 25 kA
Farbe: grau
