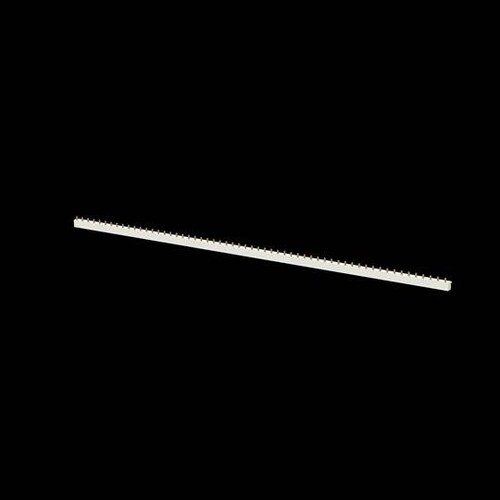

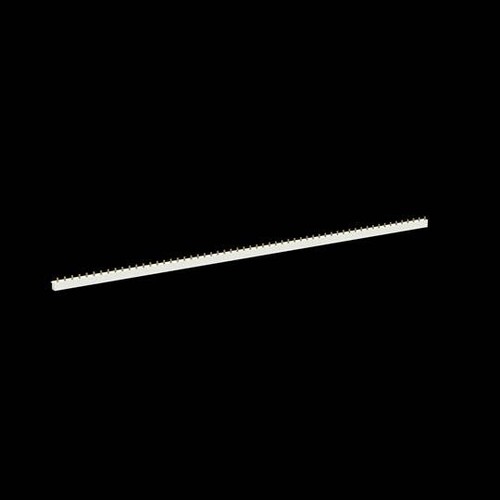

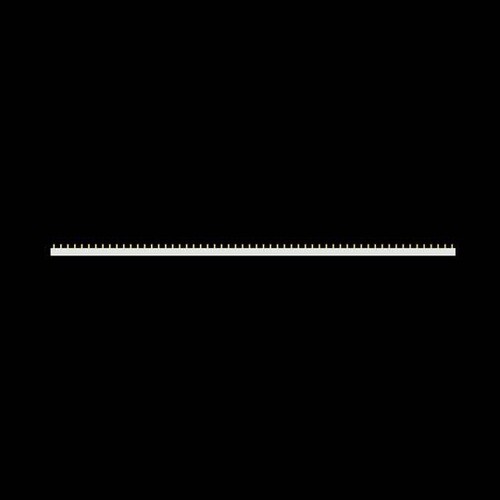

2CDL220001R1658 STOTZ Sammelschiene PS2/58/16 2-polig 16mm²

20655012
1277545
1 Stk
4016779556569
DE
85369010
ABB
PS2/58/16
beantwortete(n) Fragen weitere Varianten
ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)
Anmerkungen zur LIMMERT-KI

Die PS2/58/16 Sammelschiene von STOTZ ist eine hochwertige Lösung für die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten und anderen modularen Installationsgeräten. Mit einem Querschnitt von 16 mm² und einer Länge von 1020 mm bietet diese 2-polige Sammelschiene eine hohe Strombelastbarkeit von bis zu 80 A. Die Montage ist flexibel, da die Sammelschiene in beliebiger Position installiert werden kann. Hergestellt aus leichtgrauem Material (RAL 7035) garantiert sie eine hohe Isolierung und ist für den Einsatz in verschiedenen industriellen Anwendungen geeignet. Diese Sammelschiene erfüllt die Anforderungen der Norm IEC/EN 60947-1 und ist ideal für die Verwendung in Kombination mit verschiedenen Geräten.

Produktinfos

Breite: 18 mm
Höhe: 29 mm
Länge: 1020 mm
Gewicht: 0,488 kg
Querschnitt: 16 mm²
Bemessungsdauerstrom Iu: 80 A
Anzahl der Phasen: 2
Polzahl: 58
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Farbe: Grau
Material: Leichtgrau, RAL 7035
Montageposition: Beliebig
Überstromkategorie: III
Verschmutzungsgrad: 2
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 2
Teilungsmaß: 17.6 mm
Länge: 1020 mm
Querschnitt: 16 mm²
Bemessungsdauerstrom Iu: 80 A
Ausführung des elektrischen Anschlusses: Stift
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Nein
Polzahl: 58
Weitere Details
Geeignet für Anzahl Geräte: 29
Bemessungsstoßspannung: 4.5 kV
Bedingter Bemessungskurzschlussstrom Iq: 25 kA
Max. Bemessungsbetriebsspannung Ue: 690 V
Bemessungskurzzeitstromfestigkeit Icw: 25 kA
Farbe: grau
