1SAM201906R1122 Stotz Phasensch.PS1 2 2 65 f.MS116/132

23480191
4479578
1 Stk
4013614400766
4013614488146
MK
85369010
ABB
1SAM201906R1122
beantwortete(n) Fragen weitere Varianten

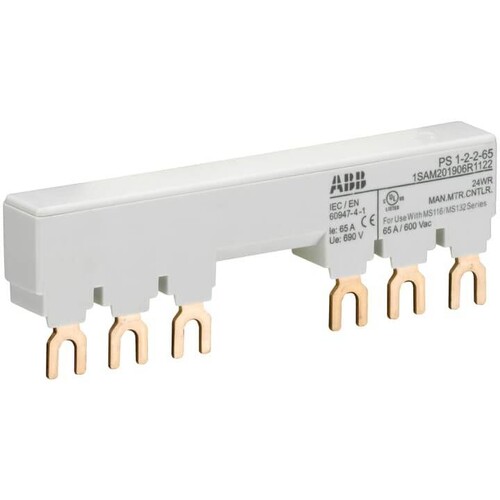

3-Phasen-Sammelschienen PS1 dienen der Paralleleinspeisung mehrerer Motorschutzschalter MS116/132/MO132 mit 0, 1 oder 2 seitlichen Anbauteilen von 9mm Baubreite
Anmerkungen zur LIMMERT-KI

Die PS1-2-2-65 Sammelschiene von Stotz ist eine zuverlässige Lösung für die parallele Einspeisung mehrerer Motorschutzschalter, geeignet für die Modelle MS116 und MS132. Mit einer Länge von 104,5 mm und einer Höhe von 32,3 mm bietet sie eine kompakte Bauweise und einen Bemessungsstrom von 65 A. Diese 3-phasige Sammelschiene ist für den Betrieb bei Spannungen bis zu 690 V AC ausgelegt und verfügt über eine Schutzart von IP20, was sie ideal für den Einsatz in industriellen Anwendungen macht. Die einfache Gabelanschlussart ermöglicht eine schnelle und unkomplizierte Installation. Zudem erfüllt die Sammelschiene die RoHS-Richtlinien und ist für Temperaturen von -25 bis +70 °C geeignet, was ihre Vielseitigkeit unterstreicht.

Produktinfos

Bauart: 3-Phasen-Sammelschiene
Geeignet für: MS116, MS132
Länge: 104,5 mm
Breite: 104,5 mm
Höhe: 32,3 mm
Tiefe: 13 mm
Gewicht: 0,04 kg
Bemessungsbetriebsspannung: 690 V AC
Bemessungsbetriebsspannung DC: 250 V DC
Bemessungsstrom (Ie): 65 A
Bemessungsstoßspannung (Uimp): 6 kV
Bemessungskurzzeitstrom (Icw): 100 kA
Anzahl der montierbaren Geräte: 2
Anzahl der seitlichen Hilfskontakte: 2
Anzahl der Phasen: 3
Schutzart (IP): IP20
Verschmutzungsgrad: 3
Anschlussart: Gabel
Betriebstemperatur: -25 ... +70 °C
Lagertemperatur: -50 ... +80 °C
RoHS Status: Ja
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Anzahl der Phasen: 3
    Teilungsmaß: 14 mm
    Länge: 104.5 mm
    Querschnitt: 10 mm²
    Bemessungsdauerstrom Iu: 65 A
    Ausführung des elektrischen Anschlusses: Gabel
    Isoliert: Ja
    Geeignet für Geräte mit N-Leiter: Nein
    Geeignet für Geräte mit Hilfsschalter: Ja
    Polzahl: 0
    Weitere Details
    Geeignet für Anzahl Geräte: 2
    Bemessungsstoßspannung: 6 kV
    Bedingter Bemessungskurzschlussstrom Iq: 100 kA
    Max. Bemessungsbetriebsspannung Ue: 690 V
    Bemessungskurzzeitstromfestigkeit Icw: 100 kA
    Anzahl der Teilungseinheiten: 5.9714
    Farbe: grau
