1SAM201906R1103 Stotz Phasensch.PS1 3 0 65 f.MS116/132

22125460
4479571
1 Stk
4013614488078
MK
85369010
ABB
PS1-3-0-65 Phasensch
beantwortete(n) Fragen weitere Varianten
3-Phasen-Sammelschienen PS1 dienen der Paralleleinspeisung mehrerer Motorschutzschalter MS116/132/MO132 mit 0, 1 oder 2 seitlichen Anbauteilen von 9mm Baubreite
Anmerkungen zur LIMMERT-KI

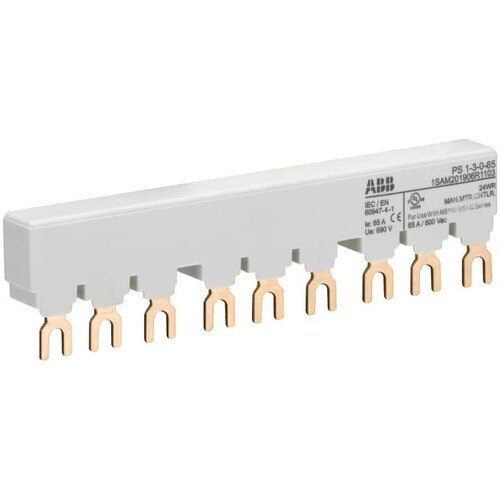

Die PS1-3-0-65 3-Phasen-Sammelschiene von Stotz ist eine kosteneffiziente Lösung zur schnellen und sicheren Verbindung von bis zu drei MS116 oder MS132 Motorschutzschaltern. Mit einem Bemessungsstrom von 65 A und einer Länge von 131,5 mm bietet sie eine zuverlässige Stromversorgung in industriellen Anwendungen. Die Sammelschiene ist für den Einsatz in Umgebungen mit Temperaturen von -25 bis +70 °C geeignet und erfüllt die Schutzart IP20. Ihre Gabelanschlüsse ermöglichen eine einfache Installation, während die Möglichkeit, Hilfsschalter anzuschließen, zusätzliche Flexibilität bietet. Diese Sammelschiene ist ideal für Anwendungen in der Automatisierungstechnik und in Steuerungssystemen.

Produktinfos

Anzahl der Phasen: 3
Länge: 131,5 mm
Breite: 32,3 mm
Tiefe: 13 mm
Bemessungsdauerstrom (Iu): 65 A
Bemessungsbetriebsspannung (AC): 690 V
Bemessungsbetriebsspannung (DC): 250 V
Bemessungsstoßspannung (Uimp): 6 kV
Bemessungskurzschlussstrom (Icw): 100 kA
Anzahl montierbarer Geräte: 3
Anzahl der seitlichen Hilfsschalter: 0
Anzahl der Pole: 9
Schutzart (IP): IP20
Umgebungstemperatur: -25 bis +70 °C
Lagertemperatur: -50 bis +80 °C
Anschlussart: Gabel
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Phasen: 3
Teilungsmaß: 14 mm
Länge: 131.5 mm
Querschnitt: 10 mm²
Bemessungsdauerstrom Iu: 65 A
Ausführung des elektrischen Anschlusses: Gabel
Isoliert: Ja
Geeignet für Geräte mit N-Leiter: Nein
Geeignet für Geräte mit Hilfsschalter: Ja
Polzahl: 9
Weitere Details
Geeignet für Anzahl Geräte: 3
Bemessungsstoßspannung: 6 kV
Bedingter Bemessungskurzschlussstrom Iq: 100 kA
Max. Bemessungsbetriebsspannung Ue: 690 V
Bemessungskurzzeitstromfestigkeit Icw: 100 kA
Anzahl der Teilungseinheiten: 7.5143
Farbe: grau
