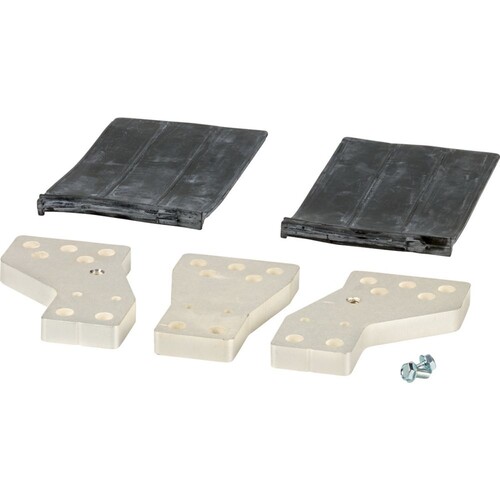

NZM4-XKV95 Eaton Anschlussverbreiterung 3 polig

20017599
2423905
1 Stk
4015082815912
DE
8538909999
Optionales Zubehör für die Schutzschalter-Serie NZM bietet ein umfassendes Portfolio an Anwendungsoptionen für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweis: Artikel-Nr. enthält Teile für eine Klemme, die sich oben oder unten für 3- oder 4-polige Schalter befindet. Fünffacharmatur, zum Beispiel für bis zu 9 Kabelschuhe pro Phase. Kann mit einem Schraubanschluss auf den Schutzschalter montiert werden. Phasentrenner im Lieferumfang enthalten. Abstand zwischen Polmitten NZM4(-4)-XKV95: Einbaubedingungen 95 mm für Stromwandler bis 130 mm Breite mit 80 mm Breite der Sammelschiene
Anmerkungen zur LIMMERT-KI

Die Anschlussverbreiterung NZM4-XKV95 von Eaton ist eine hochwertige Lösung für 3-polige Anwendungen mit einem Mittenabstand von 95 mm. Sie ist für einen Bemessungsstrom von bis zu 1600 A ausgelegt und eignet sich für die Baugröße NZM4 sowie für die Typen N(S)4. Die Verbreiterung ermöglicht eine einfache und flexible Verbindung von bis zu 9 Kabelschuhen pro Phase dank der Fünffachlochung. Sie ist kompatibel mit Cu-Kabelschuhen und bietet Anschlussquerschnitte für feindrähtige Leiter von 6 x 95 bis 240 mm2. Diese zuverlässige und robuste Anschlussverbreiterung ist ideal für den Einsatz in industriellen Anwendungen, wo hohe elektrische Leistung und Flexibilität gefordert sind.

Produktinfos

Polzahl: 3-polig
Mittenabstand: 95 mm
Baugröße: NZM4
Bemessungsstrom: 1600 A
Verwendbar für: NZM4, N(S)4
Leiteranzahl: 3
Anschlussquerschnitte (feindrähtig): 6 x 95 - 240 mm2, 4 x 300 mm2
Anschlussquerschnitte (AWG/kcmil): 6 x 000 - 500, 4 x 600
Cu-Band Lamellenanzahl x Breite x Lamellendicke: max. (2 x) 10 x 80 x 1.0 mm2
Cu-Schiene Breite x Dicke: max. (2 x) 80 x 10 mm
Fünffachlochung: Ja
