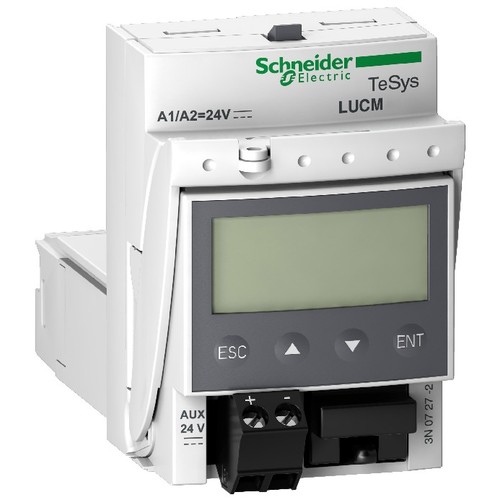

LUCM32BL Schneider E. Multifunction Trip Unit

20121738
4905125
1 Stk
FR
8537109899
Motorabgänge TeSys U ist der erste intelligente Motorabgang der Steuern, Schalten und Schützen in einem Gerät vereinigt. Kompakt, einfach und modular passt er sich allen Anwendungen an.
Anmerkungen zur LIMMERT-KI

Die Multifunktionssteuerungseinheit LUCM32BL von Schneider Electric ist eine hochentwickelte Lösung für anspruchsvolle Steuerungs- und Schutzanforderungen. Mit einer einstellbaren thermischen Überlastklasse von 5 bis 30 und einer maximalen Motorleistung von bis zu 18,5 kW bei 690 V AC bietet sie Flexibilität und Sicherheit in einer Vielzahl von Anwendungen. Die Einheit unterstützt eine Steuerspannung von 24 V DC und ist mit verschiedenen TeSys U Motorabgängen kompatibel. Sie ermöglicht eine einfache Plug-in-Montage an der Vorderseite und bietet eine umfangreiche Überwachungs- und Schutzfunktion, einschließlich Überlast-, Kurzschluss- und Erdschluss-Schutz. Mit einem kompakten Design und einer IP40 Schutzart ist die LUCM32BL für den Einsatz in industriellen Umgebungen konzipiert und gewährleistet eine zuverlässige Leistung unter extremen Bedingungen.

Produktinfos

Betriebsbereich: TeSys U
Gerätename: LUCM
Produkttyp: Multifunktionssteuergerät
Kompatibilität: ASILUFC5, LULC08, LULC031, LUFV2, LULC033, LULC07, LUFN.., LULC09, LULC15, ASILUFC51, LUFC00
Nutzungskategorie: AC-43, AC-41, AC-44
Motorleistung: 15 kW bei 400...440 V AC, 15 kW bei 500 V AC, 18,5 kW bei 690 V AC
Thermischer Schutz Einstellbereich: 8…32 A
Steuerspannung: 24 V DC
Thermische Überlastklasse: Klasse 5…30
Montagemodus: Plug-in
Montageort: Vorderseite
Betriebstemperatur: -25…60 °C
Lagerungstemperatur: -40…85 °C
IP Schutzart: IP20, IP40
Netto Gewicht: 0,175 kg
Betriebszeit: 35 ms Öffnen, 65 ms Schließen
RS485 Schnittstelle: RJ45, Modbus RTU 19200 bit/s
Immunität gegen Spannungseinbrüche: 70 % / 500 ms
Widerstand gegen elektrostatische Entladung: 8 kV
Widerstand gegen schnelle Transienten: 2 kV
Feuerwiderstand: 960 °C
Vibrationsfestigkeit: 4 gn 5…300 Hz
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Art des Motorstarters: sonstige
    Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
    Bemessungssteuerspeisespannung AC 50 Hz: sonstige V
    Bemessungssteuerspeisespannung DC: 24|24 V
    Spannungsart zur Betätigung: DC
    Bemessungsbetriebsstrom Ie: 8 A
    Überlastauslöser Stromeinstellung: 8|32 A
    Schutzart (IP): IP40
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 15 V
    Mit Kurzschlussauslöser: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Öffner: 0
    Unterstützt Protokoll für LON: 0|32
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: 0|32
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Tragschienenmontage möglich: Ja
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Auslöseklasse: CLASS 10
    Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: 0|24
    Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig: 32 kW
    Bemessungsleistung, 460 V, 60 Hz, 3-phasig: 15 kW
    Bemessungsleistung, 575 V, 60 Hz, 3-phasig: 66 kW
    Bemessungsbetriebsstrom bei AC-3, 400 V: 32 A
    Umgebungstemperatur, Obergrenze ohne Einschränkungen: 70 °C
    Temperaturkompensierter Überlastschutz: Ja
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V: 32 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V: 8 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V: 8 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V: 32 A
    Breite: 45|24
    Höhe: 66
    Tiefe: 60
    Mit Trafo: Nein
    Leistungsaufnahme: 0
    Anzahl der Befehlsstellen: 0
    Geeignet für NOT-AUS: Nein
    Anzahl der Leuchtmelder: 0
    Externer Reset möglich: Nein
    Mit Sicherung: Nein
