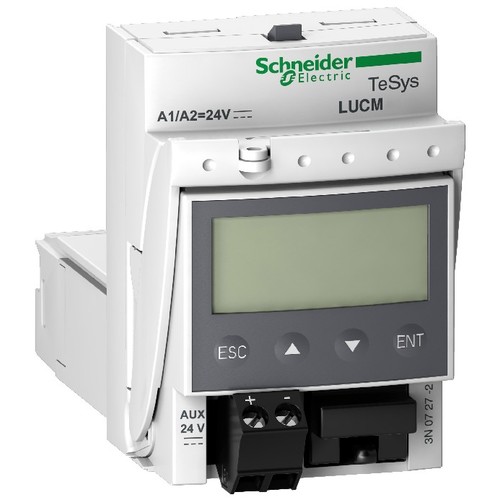

LUCm18BL Schneider E. Multi Function Trip 24VDC

20121486
4905123
1 Stk
FR
8537109899
Motorabgänge TeSys U ist der erste intelligente Motorabgang der Steuern, Schalten und Schützen in einem Gerät vereinigt. Kompakt, einfach und modular passt er sich allen Anwendungen an.
Anmerkungen zur LIMMERT-KI

Das TeSys Ultra von Schneider Electric ist ein vielseitiges Multifunktionssteuergerät, das speziell für die Motorsteuerung und den Motorenschutz entwickelt wurde. Mit einem einstellbaren Betriebsstrom von 4,5 bis 18 A und einer Bemessungsbetriebsleistung von bis zu 7,5 kW bei 400 V bietet es umfassenden Schutz und Diagnosetools für anspruchsvolle Anwendungen. Die Spannungsversorgung erfolgt über eine 24 V DC Steuerung, während die Schutzart IP40 zusätzlichen Schutz in industriellen Umgebungen gewährleistet. Das Gerät ist für Betriebstemperaturen von -25 bis 60 °C geeignet und bietet eine kompakte Bauweise mit Abmessungen von 45 mm Breite, 66 mm Höhe und 60 mm Tiefe. Mit einem Gewicht von nur 0,175 kg ist es ideal für die Integration in moderne Automatisierungssysteme.

Produktinfos

Produktname: TeSys Ultra
Gerätetyp: Multifunktionssteuergerät
Anwendung: Motorsteuerung, Motorenschutz
Bemessungsbetriebsstrom: 4,5 bis 18 A
Bemessungsbetriebsleistung bei AC-3: 7,5 kW bei 400 V
Spannungsart zur Betätigung: DC
Bemessungssteuerspeisespannung: 24 V DC
Schutzart (IP): IP40
Betriebstemperatur: -25 bis 60 °C
Höhe: 66 mm
Breite: 45 mm
Tiefe: 60 mm
Gewicht: 0,175 kg
Netzfrequenz: 40...60 Hz
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Art des Motorstarters: sonstige
    Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
    Bemessungssteuerspeisespannung AC 50 Hz: sonstige V
    Bemessungssteuerspeisespannung DC: 24|24 V
    Spannungsart zur Betätigung: DC
    Bemessungsbetriebsstrom Ie: 4.5 A
    Überlastauslöser Stromeinstellung: 18|4.5 A
    Schutzart (IP): IP40
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 7.5 V
    Mit Kurzschlussauslöser: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Anzahl der Hilfskontakte als Schließer: 0
    Anzahl der Hilfskontakte als Öffner: 0
    Unterstützt Protokoll für LON: 0|4.5
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: 0|4.5
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Tragschienenmontage möglich: Ja
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Auslöseklasse: CLASS 10
    Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für PROFINET IO: Nein
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: 0|24
    Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig: 18 kW
    Bemessungsleistung, 460 V, 60 Hz, 3-phasig: 5.5 kW
    Bemessungsleistung, 575 V, 60 Hz, 3-phasig: 7.5 kW
    Bemessungsbetriebsstrom bei AC-3, 400 V: 18 A
    Umgebungstemperatur, Obergrenze ohne Einschränkungen: 70 °C
    Temperaturkompensierter Überlastschutz: Ja
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V: 18 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V: 4.5 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V: 4.5 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V: 18 A
    Breite: 45|24
    Höhe: 66
    Tiefe: 60
    Mit Trafo: Nein
    Leistungsaufnahme: 0
    Anzahl der Befehlsstellen: 0
    Geeignet für NOT-AUS: Nein
    Anzahl der Leuchtmelder: 0
    Externer Reset möglich: Nein
    Mit Sicherung: Nein
