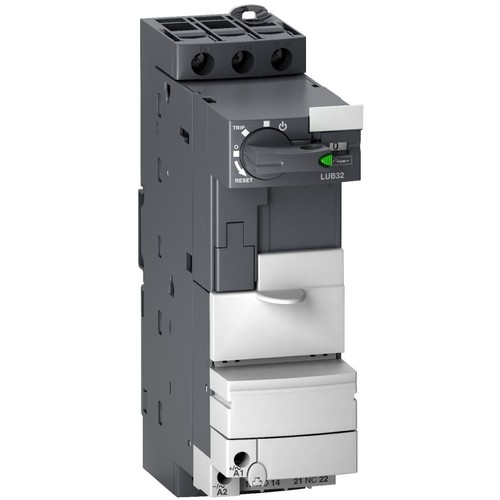

LUB32 Schneider E. C.B Tesys 3P Power Base

20121465
2451115
1 Stk
3389110362787
43389110362785
73389110362786
FR
8536508000
Grundgeräte TeSys U. Grundgerät, TeSys U, 32A, ohne Klemmen. Bemessungsleistung 0,1-15 kW, Drehrichtungen 1, MTZ 13, Steuerspannung ¿. Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö). Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). TeSys U ist ein kompletter Motorabgang, der die Funktionen von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1-15 kW ab. Der Clou Die Steuerspannung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.
Anmerkungen zur LIMMERT-KI

Die TeSys Ultra Standard-Steuereinheit LUCA von Schneider Electric ist ideal für Motorsteuerungs- und Motorschutzanwendungen. Mit einer Betriebsbemessungsspannung von 690 V AC und einem einstellbaren Motorstrombereich von 8 bis 32 A bietet sie umfassenden Schutz gegen Überlast, Kurzschluss und Phasenausfall. Diese Einheit ist für den Einsatz mit verschiedenen Power Bases, einschließlich LUB32, LUB38 und LUB320, konzipiert. Sie erfüllt die Normen EN 60947-6-2 und IEC 60947-6-2 und ist mit mehreren Zertifizierungen wie CE, UL und CSA ausgezeichnet. Mit einem kompakten Design von 45 mm Breite, 66 mm Höhe und 60 mm Tiefe ist sie leicht zu montieren und eignet sich für eine Vielzahl von industriellen Anwendungen. Die LUCA-Steuereinheit gewährleistet zuverlässige Leistung und Sicherheit in anspruchsvollen Umgebungen.

Produktinfos

Geräteanwendung: Motorsteuerung, Motorschutz
Anforderungen an den Basisschutz: Überlast und Kurzschluss
Funktion: Erdschlussschutz, Überlast- und Kurzschlussschutz, manuelle Rückstellung, Schutz gegen Phasenausfall und Phasenunsymmetrie
Betriebsbemessungsspannung: 690 V AC
Netzwerkfrequenz: 40 - 60 Hz
Lasttyp: Drehstrommotor, selbstkühlend
Nutzungskategorie: AC-43, AC-44, AC-41
Motorleistung: 15 kW bei 400-440 V, 15 kW bei 500 V, 18,5 kW bei 690 V
Rated motor current adjustment range: 8…32 A
Überlast-Auslöseklasse: Klasse 10, -25…70 °C
Auslöseschwelle: 14,2 x Ir +/-20 %
Phasenausfallempfindlichkeit: Ja
Bemessungsbetätigungsspannungen: 24 V DC
Steuerkreisspannungsgrenzen: 20 - 27 V DC
Typische Leistungsaufnahme: 220 mA bei 24 V DC
Wärmeableitung: 3 W
Ansprechzeit: 35 ms öffnen, 70 ms schließen
Normen: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Produktzertifizierungen: CE, UL, CSA, CCC, EAC, ATEX
Bemessungs-Isolationsspannung: 690 V
Bemessungs-Stoßspannungsfestigkeit: 6 kV
Befestigung: Steckbar (Vorderseite)
Breite: 45 mm
Höhe: 66 mm
Tiefe: 60 mm
Produktgewicht: 0,135 kg
Schutzart (IP): IP20, IP40
Umgebungstemperatur bei Betrieb: -25…70 °C
Umgebungstemperatur bei Lagerung: -40…85 °C
Betriebshöhe: 2000 m
Feuerbeständigkeit: 960 °C
Stoßfestigkeit: 10 Gn geöffnet, 15 Gn geschlossen
Vibrationsfestigkeit: 2 Gn geöffnet, 4 Gn geschlossen
Widerstandsfähigkeit gegen elektrostatische Entladung: 8 kV
Widerstandsfähigkeit gegen kurze Störsignale: 2 kV, 4 kV
Störfestigkeit gegen HF-Felder: 10 V
Störfestigkeit gegen Spannungsabfälle: 70 % / 500 ms
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Art des Motorstarters: Direktstarter (DOL)
    Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
    Bemessungssteuerspeisespannung AC 50 Hz: 24|240 V
    Bemessungssteuerspeisespannung DC: 24|220 V
    Spannungsart zur Betätigung: AC/DC
    Bemessungsbetriebsstrom Ie: 32 A
    Überlastauslöser Stromeinstellung: 1 A
    Schutzart (IP): IP20
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 24|240 V
    Mit Kurzschlussauslöser: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Anzahl der Hilfskontakte als Schließer: 1
    Anzahl der Hilfskontakte als Öffner: 1
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für ASI: 0|240
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: 0|240
    Unterstützt Protokoll für INTERBUS: 0|240
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Tragschienenmontage möglich: 1|240
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Auslöseklasse: 0
    Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für PROFINET IO: 0|220
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: 0|220
    Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig: 7.5 kW
    Bemessungsleistung, 460 V, 60 Hz, 3-phasig: 15 kW
    Bemessungsleistung, 575 V, 60 Hz, 3-phasig: 15 kW
    Bemessungsbetriebsstrom bei AC-3, 400 V: 32 A
    Umgebungstemperatur, Obergrenze ohne Einschränkungen: 70 °C
    Temperaturkompensierter Überlastschutz: 24|220
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V: 50000 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V: 50000 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V: 10000 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V: 4000 A
    Breite: 45
    Höhe: 154
    Tiefe: 126
    Mit Trafo: Nein
    Leistungsaufnahme: 0
    Anzahl der Befehlsstellen: 3
    Geeignet für NOT-AUS: Nein
    Anzahl der Leuchtmelder: 0
    Externer Reset möglich: Nein
    Mit Sicherung: Nein
