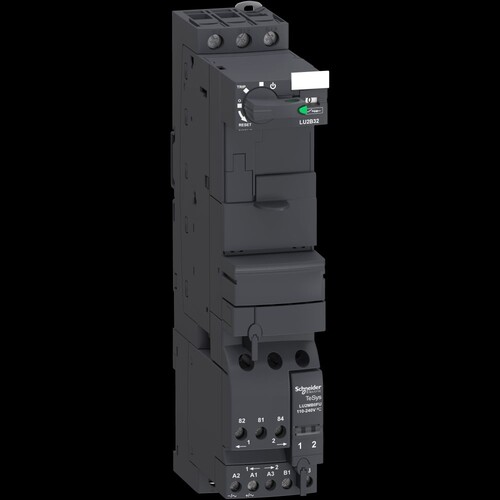

LU2B32BL Schneider E. WENDEKOMBINATION 32A 24V DC

26575004
4905111
1 Stk
3389110362978
43389110362976
FR
8536508000
Grundgeräte TeSys U. Grundgerät, TeSys U, 32A, mit Schraubklemmen. Bemessungsleistung 0,1-15 kW, Drehrichtungen 2, MTZ 13, Steuerspannung 24 V DC. Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö). Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). TeSys U ist ein kompletter Motorabgang, der die Funktionen von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1-15 kW ab. Der Clou Die Steuerspannung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.
Anmerkungen zur LIMMERT-KI

Die LU2B32BL Wendekombination von Schneider Electric ist eine hochmoderne Lösung für die Motorsteuerung und den Motorschutz. Mit einem Nennstrom von 32 A und einer Nennspannung von bis zu 690 V AC ist dieses Gerät ideal für anspruchsvolle industrielle Anwendungen. Die Steuerung erfolgt über eine 24 V DC-Spannungsversorgung, die eine hohe Flexibilität und Sicherheit bietet. Die kompakte Bauweise mit Abmessungen von 45 mm Breite, 224 mm Höhe und 126 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Die IP20-Schutzart sorgt dafür, dass das Gerät in geschützten Umgebungen eingesetzt werden kann. Mit einer mechanischen Haltbarkeit von 15 Millionen Zyklen und einer Vielzahl von Kompatibilitäten zu Steuergeräten ist die LU2B32BL eine zuverlässige Wahl für moderne Automatisierungslösungen.

Produktinfos

Gerätetyp: Wendekombination
Nennstrom: 32 A
Nennspannung: 690 V AC
Spannungsart zur Betätigung: 24 V DC
Polanzahl: 3P
Einsatzbereich: Motorsteuerung, Motorschutz
Kompatibilität: LUC.X6BL, LUC.1XBL, LUC.05BL, LUC.12BL, LUC.18BL, LUC.32BL
IP-Schutzart: IP20
Betriebstemperatur: -25…60 °C (LUCM), -25…70 °C (LUCA, LUCB, LUCC, LUCD)
Abmessungen (B x H x T): 45 mm x 224 mm x 126 mm
Gewicht: 1,27 kg
Betriebsfrequenz: 40...60 Hz
Mechanische Haltbarkeit: 15 Mcycles
Zertifizierungen: CE, UL, CSA, CCC, EAC, ASEFA, ATE
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Art des Motorstarters: Wendestarter
    Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
    Bemessungssteuerspeisespannung AC 50 Hz: Wendestarter V
    Bemessungssteuerspeisespannung DC: 24|24 V
    Spannungsart zur Betätigung: DC
    Bemessungsbetriebsstrom Ie: 32 A
    Überlastauslöser Stromeinstellung: 1 A
    Schutzart (IP): IP20
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 15 V
    Mit Kurzschlussauslöser: Ja
    Anschlussart Hauptstromkreis: Schraubanschluss
    Anzahl der Hilfskontakte als Schließer: 1
    Anzahl der Hilfskontakte als Öffner: 1
    Unterstützt Protokoll für LON: Nein
    Unterstützt Protokoll für TCP/IP: Nein
    Unterstützt Protokoll für ASI: Nein
    Unterstützt Protokoll für PROFIBUS: Nein
    Unterstützt Protokoll für CAN: Nein
    Unterstützt Protokoll für INTERBUS: Nein
    Unterstützt Protokoll für MODBUS: Nein
    Unterstützt Protokoll für Data-Highway: Nein
    Unterstützt Protokoll für DeviceNet: Nein
    Unterstützt Protokoll für SUCONET: Nein
    Unterstützt Protokoll für sonstige Bussysteme: Nein
    Tragschienenmontage möglich: Ja
    Unterstützt Protokoll für SERCOS: Nein
    Unterstützt Protokoll für INTERBUS-Safety: Nein
    Auslöseklasse: 0
    Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
    Unterstützt Protokoll für AS-Interface Safety at Work: Nein
    Unterstützt Protokoll für DeviceNet Safety: Nein
    Unterstützt Protokoll für EtherNet/IP: Nein
    Unterstützt Protokoll für Foundation Fieldbus: Nein
    Unterstützt Protokoll für PROFINET CBA: Nein
    Unterstützt Protokoll für PROFINET IO: 0|24
    Unterstützt Protokoll für PROFIsafe: Nein
    Unterstützt Protokoll für SafetyBUS p: 0|24
    Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig: 7.5 kW
    Bemessungsleistung, 460 V, 60 Hz, 3-phasig: 15 kW
    Bemessungsleistung, 575 V, 60 Hz, 3-phasig: 15 kW
    Bemessungsbetriebsstrom bei AC-3, 400 V: 32 A
    Umgebungstemperatur, Obergrenze ohne Einschränkungen: 70 °C
    Temperaturkompensierter Überlastschutz: 24|24
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V: 50000 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V: 50000 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V: 10000 A
    Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V: 4000 A
    Breite: 45
    Höhe: 224
    Tiefe: 126
    Mit Trafo: Nein
    Leistungsaufnahme: 0
    Anzahl der Befehlsstellen: 3
    Geeignet für NOT-AUS: Nein
    Anzahl der Leuchtmelder: 0
    Externer Reset möglich: Nein
    Mit Sicherung: Nein
