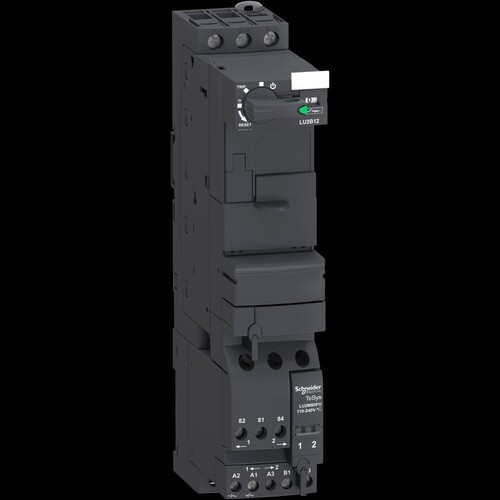

LU2B12BL Schneider E. WENDEKOMBINATION 12A 24V DC

26575018
4905109
1 Stk
3389110362930
43389110362938
FR
8536508090
Grundgeräte TeSys U. Grundgerät, TeSys U, 12A, Schraubklemmen. Bemessungsleistung 0,1-5,5 kW, Drehrichtungen 2, MTZ 13, Steuerspannung 24 V DC. Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö). Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). TeSys U ist ein kompletter Motorabgang, der die Funktionen von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1-15 kW ab. Der Clou Die Steuerspannung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.
Anmerkungen zur LIMMERT-KI

Der LU2B12BL von Schneider Electric ist ein hochleistungsfähiger Wendestarter der Baureihe TeSys Ultra, der für Motorsteuerung und Motorschutz konzipiert wurde. Mit einer Nennleistung von 12A bei 24V DC und einer kompakten Bauweise von 45 mm Breite, 224 mm Höhe und 126 mm Tiefe, bietet er eine zuverlässige Lösung für industrielle Anwendungen. Der Starter ist mit Schraubklemmen ausgestattet und ermöglicht eine einfache Installation. Er unterstützt eine Vielzahl von Steuereinheiten und ist gemäß den Normen EN 60947 und IEC 60947 konzipiert. Mit einer hohen mechanischen Lebensdauer von 15 Millionen Zyklen und einem IP20 Schutzgrad ist dieser Wendestarter ideal für den Einsatz in anspruchsvollen Umgebungen.

Produktinfos

Baureihe: TeSys
Produktname: TeSys Ultra
Kurzbezeichnung des Geräts: LU2B
Geräteanwendung: Motorsteuerung, Motorschutz
Produktkompatibilität: LUC.X6BL, LUC.1XBL, LUC.05BL, LUC.12BL
Beschreibung der Pole: 3P
Betriebsbemessungsspannung: 690 V AC
Netzwerkfrequenz: 40 - 60 Hz
Nennbetriebsstrom Ie: 12 A bei <= 440 V, 12 A bei 500 V, 9 A bei 690 V
Nutzungskategorie: AC-43, AC-44, AC-41
Bemessungsbetriebs-Ausschaltvermögen: 50 kA bei 230 V, 50 kA bei 440 V, 10 kA bei 500 V, 4 kA bei 690 V
Hilfskontakte: 1 S + 1 Ö
Bemessungsbetätigungsspannung: 24 V DC
Steuerkreisspannungsgrenzen: 14,5 V DC Abfall, 20 - 27 V DC im Betrieb
Befestigung: Geklippt (DIN-Schiene), Schraubbefestigung (Platte)
Breite: 45 mm
Höhe: 224 mm
Tiefe: 126 mm
Produktgewicht: 1,27 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -25…60 °C mit LUCM, -25…70 °C mit LUCA, LUCB, LUCC, LUCD
Umgebungstemperatur bei Lagerung: -40…85 °C
Mechanische Lebensdauer: 15 Mcycles
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Art des Motorstarters: Wendestarter
Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungssteuerspeisespannung AC 50 Hz: Wendestarter V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie: 12 A
Überlastauslöser Stromeinstellung: 1 A
Schutzart (IP): IP20
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 5.5 V
Mit Kurzschlussauslöser: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Tragschienenmontage möglich: Ja
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Auslöseklasse: 0
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: Nein
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für PROFINET IO: 0|24
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: 0|24
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig: 3 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig: 5.5 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig: 5.5 kW
Bemessungsbetriebsstrom bei AC-3, 400 V: 12 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen: 70 °C
Temperaturkompensierter Überlastschutz: Nein
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V: 50000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V: 50000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V: 10000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V: 4000 A
Breite: 45
Höhe: 224
Tiefe: 126
Mit Trafo: Nein
Leistungsaufnahme: 0
Anzahl der Befehlsstellen: 3
Geeignet für NOT-AUS: Nein
Anzahl der Leuchtmelder: 0
Externer Reset möglich: Nein
Mit Sicherung: Nein
