  6. 3RA2110-1BD15-1BB4 Siemens VERB.ABZW DS S00 1,4 2A, DC24V

3RA2110-1BD15-1BB4 Siemens VERB.ABZW DS S00 1,4 2A, DC24V

26411806
4393134
1 Stk
4011209796652
DE
85364900
weitere Infos weitere Infos ausblenden
Siemens
3RA2110-1BD15-1BB4
beantwortete(n) Fragen weitere Varianten

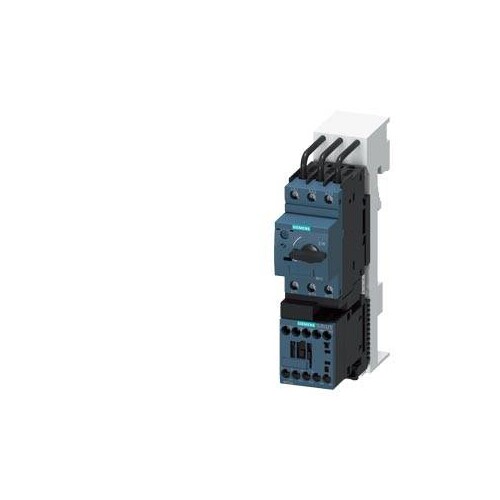

Verbraucherabzweig sicherungslos, Direktanlauf AC 400 V, Baugröße S00 1,40...2,00 A DC 24 V Schraubanschluss für 60 mm Sammelschienensysteme (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S (Schütz) Direktstarter SIRIUS 3RA21 zum Schützen und Starten von Motoren.Der Direktstarter 3RA21 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und einem Schütz 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.Die Verbraucherabzweige 3RA21 lösen die bewährte Baureihe 3RA11 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der Siemens Direktstarter 3RA2110-1BD15-1BB4 ist eine kompakte und leistungsstarke Lösung für den Direktanlauf von Motoren. Mit einer Baugröße von S00 und einer Einstellmöglichkeit für den Überlastauslöser von 1,4 bis 2 A eignet er sich ideal für Anwendungen mit einer Betriebsspannung von bis zu 690 V. Der Starter ist für den Einsatz in einem 60-mm-Sammelschienensystem konzipiert und bietet eine mechanische Lebensdauer von bis zu 30 Millionen Schaltspielen. Die Schutzart IP20 gewährleistet eine angemessene Sicherheit in geschützten Umgebungen. Mit einer Betriebsfrequenz von 50 bis 60 Hz und einer Halteleistung der Magnetspule von 4 W ist dieser Direktstarter sowohl für AC- als auch DC-Betrieb geeignet. Der 3RA21 ist eine zuverlässige Wahl für industrielle Anwendungen und bietet eine hohe Flexibilität und Effizienz.

Produktinfos

Baugröße des Leistungsschalters: S00
Baugröße des Verbraucherabzweigs: S00
Isolationsspannung bei Verschmutzungsgrad 3: 690 V
Stoßspannungsfestigkeit: 6 kV
Schutzart NEMA: sonstige
Schockfestigkeit: 6g / 11 ms
mechanische Lebensdauer des Schützes: 30 000 000 Schaltspiele
Zündschutzart gemäß ATEX: Ex II (2) GD
RoHS-Richtlinie: 10/01/2009
Umgebungstemperatur während Betrieb: -20 ... +60 °C
Umgebungstemperatur während Lagerung: -50 ... +80 °C
Umgebungstemperatur während Transport: -50 ... +80 °C
relative Luftfeuchte während Betrieb: 10 ... 95 %
Polzahl für Hauptstromkreis: 3
einstellbarer Ansprechwert Strom: 1,4 ... 2 A
Betriebsspannung: 690 V
Betriebsfrequenz: 50 ... 60 Hz
Betriebsstrom bei AC-3 bei 400 V: 1,9 A
Betriebsleistung bei AC-3 bei 400 V: 750 W
Steuerspeisespannung: 24 V
Halteleistung der Magnetspule bei DC: 4 W
Auslöseklasse: CLASS 10
Ausführung des Überlastauslösers: thermisch (Bimetall)
Volllaststrom für 3-phasigen Drehstrommotor bei 480 V: 2 A
Kurzschluss-Schutz: Ja
bedingter Kurzschlussstrom (Iq) bei 400 V: 150 000 A

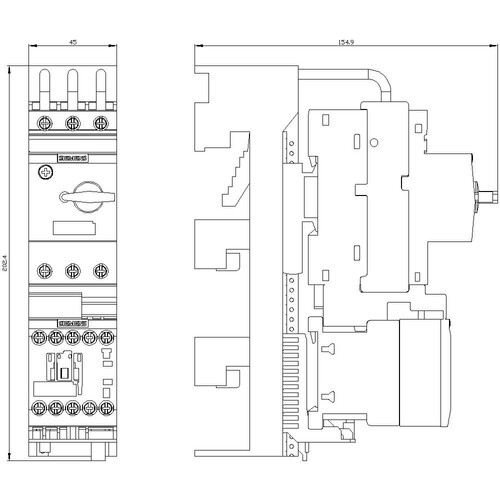

Höhe: 200 mm
Breite: 45 mm
Tiefe: 155 mm
Befestigungsart: Zum Aufschnappen auf Sammelschienensystem 60 mm
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

22133972
Preisanzeige nur nach Anmeldung
22636257
Preisanzeige nur nach Anmeldung
26411022
Preisanzeige nur nach Anmeldung
26369161
Preisanzeige nur nach Anmeldung
20093815
Preisanzeige nur nach Anmeldung
26411000
Preisanzeige nur nach Anmeldung
26411008
Preisanzeige nur nach Anmeldung
26333553
Preisanzeige nur nach Anmeldung
25752385
Preisanzeige nur nach Anmeldung
24265396
Preisanzeige nur nach Anmeldung

Download


Sicherheitsdatenblatt

3D / BIM Objekt

Katalogseiten

Produktlink

https://www.industry-mobile-support.siemens-info.com/#/de/product/3RA2110-1BD15-1BB4

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 0.75 kW
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie: 2 A
Überlastauslöser Stromeinstellung: 2|1.4 A
Schutzart (IP): IP20
Weitere Details
Mit Kurzschlussauslöser: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Hilfskontakte als Schließer: IP20
Anzahl der Hilfskontakte als Öffner: 45
Unterstützt Protokoll für LON: Nein
Unterstützt Protokoll für TCP/IP: Nein
Unterstützt Protokoll für ASI: Nein
Unterstützt Protokoll für PROFIBUS: Nein
Unterstützt Protokoll für CAN: Nein
Unterstützt Protokoll für INTERBUS: Nein
Unterstützt Protokoll für MODBUS: Nein
Unterstützt Protokoll für Data-Highway: Nein
Unterstützt Protokoll für DeviceNet: Nein
Unterstützt Protokoll für SUCONET: Nein
Unterstützt Protokoll für sonstige Bussysteme: Nein
Tragschienenmontage möglich: Nein
Unterstützt Protokoll für SERCOS: Nein
Unterstützt Protokoll für INTERBUS-Safety: Nein
Auslöseklasse: CLASS 10
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Unterstützt Protokoll für AS-Interface Safety at Work: Nein
Unterstützt Protokoll für DeviceNet Safety: 0|1.4
Unterstützt Protokoll für EtherNet/IP: Nein
Unterstützt Protokoll für Foundation Fieldbus: Nein
Unterstützt Protokoll für PROFINET CBA: Nein
Unterstützt Protokoll für PROFINET IO: Nein
Unterstützt Protokoll für PROFIsafe: Nein
Unterstützt Protokoll für SafetyBUS p: Nein
Bemessungsbetriebsstrom bei AC-3, 400 V: 2 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen: 60 °C
Temperaturkompensierter Überlastschutz: Ja
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V: 150000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V: 150000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V: 65000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V: 30000 A
Breite: 45
Höhe: 203
Tiefe: 155
Mit Trafo: Nein
Anzahl der Befehlsstellen: 1
Geeignet für NOT-AUS: Ja
Anzahl der Leuchtmelder: 0
Externer Reset möglich: Nein
Mit Sicherung: Nein
