1SBL113004R8110 ABB ASL12 30 10S 81 24VDC (VE=1 ST)

21773964
4656731
1 Stk
3471523060012
CN
85365080
ABB
ASL12-30-10S-81 24VD
beantwortete(n) Fragen weitere Varianten

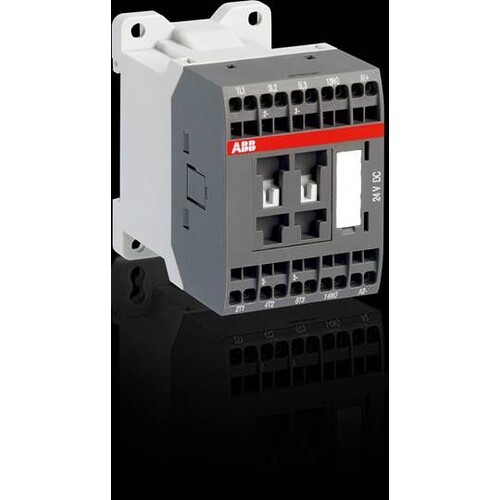

Schütze AS/ASL 09 bis AS/ASL 16 von 4 bis 7,5 kW AC-3 (400 V) stehen für die sehr kompakte Baureihe mit AC- oder DC-Ansteuerung. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten und verfügen über 3 Hauptschließerkontakte sowie 1 bzw. 5 Hilfskontakte. Anbaubare Zubehörteile sind seitlich einsteckbare Löschglieder sowie 1- polige, frontseitig aufsteckbare Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder für An- und Abfallverzögerung, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Anmerkungen zur LIMMERT-KI

Das ABB ASL12 30 10S 81 24VDC ist ein hochleistungsfähiges Schütz, das für den Betrieb von Drehstrommotoren und Stromkreisen bis zu 690 V AC und 220 V DC konzipiert ist. Mit einer Bemessungssteuerspeisespannung von 24 V DC und einer Betriebsleistung von 5,5 kW bei 400 V AC-3 ist es ideal für industrielle Anwendungen. Das Gerät verfügt über 3 Hauptkontakte und einen eingebauten Hilfskontakt, was eine zuverlässige Schaltung ermöglicht. Die kompakten Abmessungen von 72,5 mm Breite, 45 mm Höhe und 68 mm Tiefe machen es einfach, in verschiedene Steuerungssysteme integriert zu werden. Das ASL12 ist mit Federzugklemmen ausgestattet, die eine einfache und sichere Verdrahtung gewährleisten. Es ist nicht für den Reiheneinbau geeignet, bietet jedoch eine breite Palette an Zubehör für Anpassungen an spezifische Anforderungen.

Produktinfos

Bemessungssteuerspeisespannung: 24 V DC
Anzahl der Hauptkontakte: 3
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom bei AC-3, 400 V: 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
Schutzart: Nicht spezifiziert
Geeignet für Reiheneinbau: Nein
Abmessungen (B x H x T): 72,5 mm x 45 mm x 68 mm
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 1
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Geeignet für Reiheneinbau: Nein
Weitere Details
Anschlussart Hauptstromkreis: Federzuganschluss
Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22
