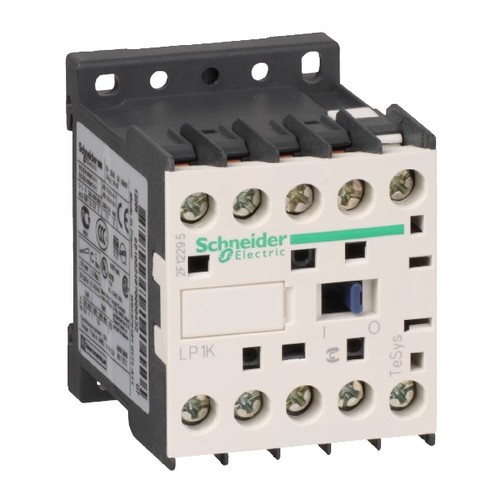

LP1K09103BD3 Schneider E. SCHUETZ 3P FZ 4KW/9A 1S 24VDC

21595786
5314806
1 Stk
3389110701661
13389110701668
FR
8536419089
Leistungsschütz TeSys LP1K. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 24 V DC. Abmessung (BxHxT) 45x58x57 mm, Gewicht 0,225 kg. Kategorie AC-4, AC-1, AC-3. integrierte bidirektionale Amplitudenbegrenzerdiode. Einfache Maschinensteuerung in Industrie, Infrastruktur und Gebäudeanwendungen. Einfach zu bedienende Schnittstelle für elektronische Geräte (SPS). Zertifizierungen nach UL, CSA. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Leistungsschütz LP1K09103BD3 ist eine zuverlässige Lösung für das Schalten von Wechselstrom in industriellen Anwendungen. Mit einer Bemessungssteuerspeisespannung von 24 V DC und einem maximalen Betriebsstrom von 9 A bei AC-3, 400 V, bietet dieser Schütz eine hohe Leistung von bis zu 4 kW. Die kompakte Bauweise mit Abmessungen von 45 mm in der Breite, 58 mm in der Höhe und 57 mm in der Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Der Federzuganschluss sorgt für eine sichere und einfache Verdrahtung. Mit 3 Hauptschließern und einem Hilfsschließer ist dieser Schütz ideal für Maschinensteuerungen in Industrie, Infrastruktur und Gebäuden. Er erfüllt die Anforderungen der Kategorien AC-1, AC-3 und AC-4 und bietet eine benutzerfreundliche Schnittstelle für elektronische Steuerungen. Zertifizierungen nach UL und CSA garantieren höchste Qualität und Sicherheit.

Produktinfos

Bemessungssteuerspeisespannung: 24 V DC
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Anschlussart Hauptstromkreis: Federzuganschluss
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Schließer als Hauptkontakte: 3
Abmessungen (BxHxT): 45x58x57 mm
Gewicht: 0,225 kg
Geeignet für Reiheneinbau: Nein
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 2.2 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 4 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 20 A
Anschlussart Hauptstromkreis: Federzuganschluss
Breite: 45
Höhe: 58
Tiefe: 57|24
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 20
