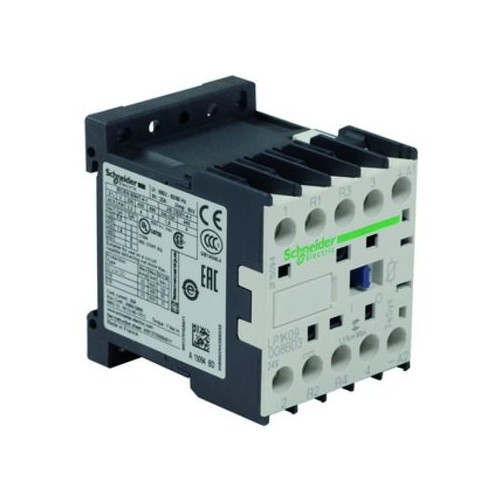

LP1K09008BD3 Schneider E. SCHUETZ 2S2O 20A AC1 24VDC

25742347
5314766
1 Stk
3389110495867
43389110495865
FR
8536419089
Leistungsschütz TeSys LP1K. 4 polig, 2 Schließer + 2 Öffner. Spule 24 V DC. Abmessung (BxHxT) 45x58x57 mm, Gewicht 0,225 kg. Kategorie AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Einfache Maschinensteuerung in Industrie, Infrastruktur und Gebäudeanwendungen. Einfach zu bedienende Schnittstelle für elektronische Geräte (SPS). Zertifizierungen nach UL, CSA. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Das Leistungsschütz LP1K von Schneider Electric ist ein hochzuverlässiges 4-poliges Schütz, das für ohmsche Lasten ausgelegt ist. Mit einer Spule von 24 V DC und einer maximalen Betriebsstromstärke von 20 A bei bis zu 690 V AC ist es ideal für industrielle Anwendungen. Das Gerät bietet eine kompakte Bauform mit den Abmessungen 45 mm Breite, 58 mm Höhe und 57 mm Tiefe. Es verfügt über eine hohe Bemessungs-Stoßspannungsfestigkeit von 8 kV und ist für eine Umgebungstemperatur von -25 bis 50 °C geeignet. Das LP1K ist mit Schraubklemmen ausgestattet und erfüllt verschiedene internationale Normen, einschließlich UL und CSA. Mit seiner robusten Bauweise und den integrierten Sicherheitsmerkmalen ist es eine ausgezeichnete Wahl für Maschinensteuerungen in Industrie, Infrastruktur und Gebäudeanwendungen.

Produktinfos

Baureihe: TeSys
Produkt- oder Komponententyp: Schütz
Kurzbezeichnung des Geräts: LP1K
Anwendung des Schützes: Ohmsche Last
Nutzungskategorie: AC-1
Beschreibung der Pole: 4P
Strommast Kontaktzusammensetzung: 2 S + 2 Ö
Betriebsbemessungsspannung Stromkreis: <= 690 V AC
Betriebsbemessungsspannung Signalschaltkreis: <= 690 V AC
Betriebsbemessungstrom: 20 A (bei <60 °C) bei <= 690 V AC
Steuerstromkreis-Typ: DC Standard
Steuerkreisspannung: 24 V DC
Bemessungs-Stoßspannungsfestigkeit: 8 kV
Überspannungskategorie: III
Konventioneller thermischer Strom in freier Luft: 20 A (bei 60 °C) für Stromkreis
Bemessungseinschaltvermögen: 110 A AC für Stromkreis
Nenn-Unterbrechungskapazität: 110 A bei 220 - 230 V
Nenn-Unterbrechungskapazität: 110 A bei 380 - 400 V
Nenn-Unterbrechungskapazität: 110 A bei 415 V
Nenn-Unterbrechungskapazität: 110 A bei 440 V
Nenn-Unterbrechungskapazität: 80 A bei 500 V
Nenn-Unterbrechungskapazität: 70 A bei 660 - 690 V
Bemessungs-Kurzzeitstromfestigkeit: 90 A 50 °C - 1 s für Stromkreis
Zugehörige Absicherung: 25 A gG bei <= 440 V für Stromkreis
Durchschnittliche Impedanz: 3 MOhm - Ith 20 A 50 Hz für Stromkreis
Bemessungs-Isolationsspannung Stromkreis: 600 V entspricht UL 508
Höhe: 58 mm
Breite: 45 mm
Tiefe: 57 mm
Produktgewicht: 0,225 kg
Schutzart (IP): IP2x
Umgebungstemperatur bei Betrieb: -25…50 °C
Umgebungstemperatur bei Lagerung: -50…80 °C
Betriebshöhe: 2000 m ohne Leistungsminderung
Montagehalterung: Platte, Schiene
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Schließer als Hauptkontakte: 2
Anzahl der Öffner als Hauptkontakte: 2|24
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 0 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 20 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 58
Tiefe: 57|24
Betriebsspannung AC 50 Hz: 0
Betriebsspannung AC 60 Hz: 20
