LP1K06103BD3 Schneider E. SCHUETZ 3P FZ 2,2KW/6A 1S 24VDC

25835090
5314724
1 Stk
3389110242270
43389110242278
13389110242277
FR
8536419089

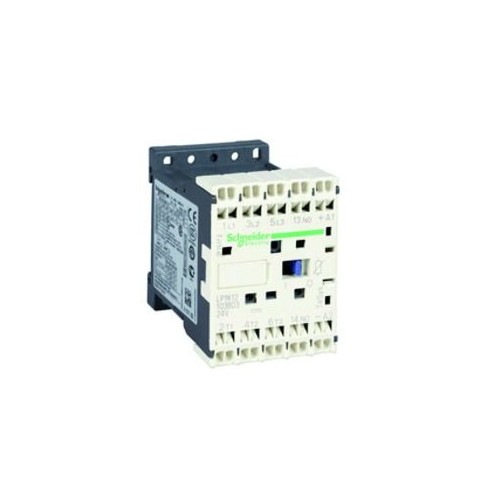

Leistungsschütz TeSys LP1K. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer, Bemessungsbetriebsleistung bei AC-3, 400 V 2.2 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 6 A, Spule 24 V DC. Abmessung (BxHxT) 45x58x57 mm, Gewicht 0,225 kg. Kategorie AC-4, AC-3. integrierte bidirektionale Amplitudenbegrenzerdiode. Einfache Maschinensteuerung in Industrie, Infrastruktur und Gebäudeanwendungen. Einfach zu bedienende Schnittstelle für elektronische Geräte (SPS). Zertifizierungen nach UL, CSA. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der TeSys LP1K06103BD3 von Schneider Electric ist ein zuverlässiger 3-poliger Leistungsschütz, ideal für die Motorsteuerung in industriellen Anwendungen. Mit einer Nennbetriebsleistung von 2,2 kW bei 400 V AC-3 und einem Nennstrom von 6 A bietet dieser Schütz eine hervorragende Leistung. Die Steuerspannung beträgt 24 V DC, und das Gerät verfügt über 3 Hauptkontakte als Schließer sowie 1 Hilfskontakt. Die kompakten Abmessungen von 45 x 58 x 57 mm und das Gewicht von nur 0,225 kg machen die Installation einfach und flexibel. Der TeSys LP1K ist für Betriebstemperaturen von -25 bis 50 °C geeignet und erfüllt hohe Standards für Sicherheit und Zuverlässigkeit mit IP2X Schutzart. Zertifizierungen nach UL und CSA garantieren die Qualität und Sicherheit des Produkts.

Produktinfos

Anwendung: Motorsteuerung
Polanzahl: 3P
Nennbetriebsstrom (Ie) bei AC-3, 400 V: 6 A
Nennbetriebsleistung bei AC-3, 400 V: 2,2 kW
Nennbetriebsleistung bei AC-4, 400 V: 1,5 kW
Steuerspannung: 24 V DC
Anzahl der Hauptkontakte als Schließer: 3
Anzahl der Hilfskontakte als Schließer: 1
Abmessungen (BxHxT): 45 x 58 x 57 mm
Gewicht: 0,225 kg
Betriebstemperatur: -25 bis 50 °C
Schutzart: IP2X
Zertifizierungen: UL, CSA
Maximale Schaltfrequenz: 3600 cyc/h
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Bemessungsbetriebsleistung bei AC-3, 400 V: 2.2 kW
    Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 1.5 kW
    Anzahl der Schließer als Hauptkontakte: 3
    Anzahl der Öffner als Hauptkontakte: 0|24
    Bemessungssteuerspeisespannung AC 50 Hz: DC V
    Bemessungssteuerspeisespannung DC: 24|24 V
    Spannungsart zur Betätigung: DC
    Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 6 A
    Anzahl der Hilfskontakte als Schließer: 1
    Anzahl der Hilfskontakte als Öffner: 0
    Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 4 A
    Geeignet für Reiheneinbau: Nein
    Weitere Details
    Bemessungssteuerspeisespannung AC 60 Hz: 2.2 V
    Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 20 A
    Anschlussart Hauptstromkreis: Federzuganschluss
    Breite: 45
    Höhe: 58
    Tiefe: 57|24
    Betriebsspannung AC 50 Hz: 1
    Betriebsspannung AC 60 Hz: 20
