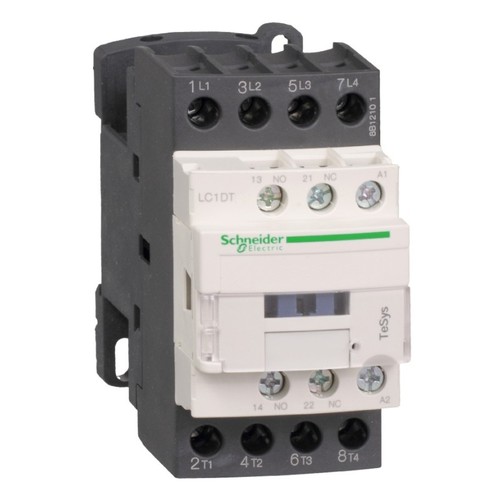

LC1DT25BD Schneider E. Schütz 25A Spule 24V DC, 1S & 1Ö, 4P, AC1

20075377
5312032
1 Stk
3389110247794
43389110247792
ID
8536419089
Leistungsschütz TeSys LC1D. 4 polig, 4 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Spule 24 V DC. Abmessung (BxHxT) 45x85x99 mm, Gewicht 0,365 kg. Kategorie AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, GL, BV, LROS (Lloyds register of shipping), CSA, DNV, RINA, UL, GOST. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der LC1DT25BD von Schneider Electric ist ein leistungsstarker Leistungsschütz, der für Anwendungen bis zu 25 A bei AC-1 konzipiert ist. Mit einer Steuerkreisspannung von 24 V DC und einer kompakten Bauweise (45 mm Breite, 85 mm Höhe, 99 mm Tiefe) ist dieser Schütz ideal für industrielle Anwendungen. Der LC1DT25BD bietet 4 Hauptkontakte (alle als Schließer) und zusätzlich 1 Schließer sowie 1 Öffner als Hilfskontakte. Die hohe elektrische Lebensdauer von 0,8 Millionen Zyklen und die robuste Konstruktion machen ihn zu einer zuverlässigen Wahl für anspruchsvolle Umgebungen. Zertifiziert nach internationalen Standards, einschließlich IEC und UL, gewährleistet dieser Schütz höchste Sicherheit und Leistung. Die integrierte bidirektionale Amplitudenbegrenzerdiode sorgt für eine sichere und langlebige Stromverbindung. Der LC1DT25BD ist somit die perfekte Lösung für Ihre Schaltbedürfnisse.

Produktinfos

Produktserie: TeSys D
Baureihe: TeSys
Produktname: TeSys D
Typ: Leistungsschütz
Anwendung: Schütz
Kurzbezeichnung: LC1D
Nennbetriebsstrom: 25 A (<= 60 °C) bei <= 440 V AC AC-1
Betriebsbemessungsspannung Ue: <= 300 V DC, <= 690 V AC 25...400 Hz
Steuerkreisspannung: 24 V DC
Anzahl der Hauptkontakte: 4P (4 NO)
Hilfskontakte: 1 S + 1 Ö
Nennkurzzeitstrom Icw: 105 A <= 40 °C 10 s
Isolationsspannung Ui: 600 V für Hauptstromkreis
Elektrische Lebensdauer: 0.8 Mcycles bei 25 A AC-1
Höhe: 85 mm
Breite: 45 mm
Tiefe: 99 mm
Produktgewicht: 0.365 kg
Betriebsrate: 3600 cyc/h bei <= 60 °C
Schutzart (IP): IP2x
Umgebungstemperatur: -5...60 °C
Vibrationsfestigkeit: 4 g, 5 ... 300 Hz (geschlossen)
Zertifizierungen: CCC, GL, BV, CSA, DNV, UL, GOST
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Schließer als Hauptkontakte: 4
Anzahl der Öffner als Hauptkontakte: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 1 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 99|24
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 25
