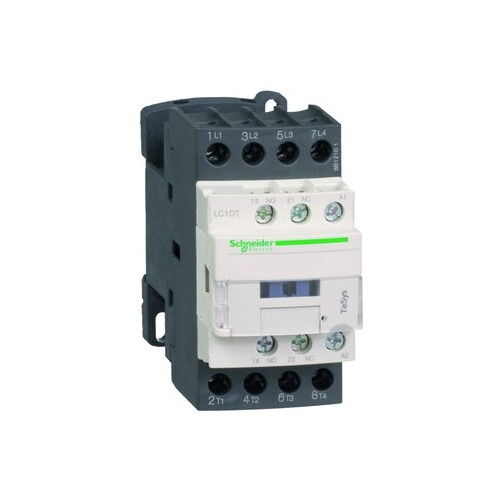

LC1DT20BD Schneider E. Schütz 20A Spule 24V DC, 1S & 1Ö, 4P, AC1

23882629
5312018
1 Stk
3389110247701
ID
8536419089
Leistungsschütz TeSys LC1D. 4 polig, 4 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Spule 24 V DC. Abmessung (BxHxT) 45x85x99 mm, Gewicht 0,365 kg. Kategorie AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, LROS (Lloyds register of shipping), UL, CSA, RINA, BV, CCC, DNV, GL. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der TeSys LC1DT20BD von Schneider Electric ist ein leistungsstarker 4-poliger Schütz mit einer Nennlast von 20 A und einer Steuerungsspannung von 24 V DC. Mit einer kompakten Bauform von 45 mm Breite, 85 mm Höhe und 99 mm Tiefe ist dieser Schütz ideal für Anwendungen in der industriellen Automatisierung. Er bietet eine hohe mechanische Lebensdauer von bis zu 30 Millionen Zyklen und ist für den Betrieb bei Temperaturen von -5 bis 60 °C geeignet. Die Schutzart IP2x gewährleistet eine sichere Nutzung in verschiedenen Umgebungen. Mit integrierten Hilfskontakten (1 Schließer + 1 Öffner) ermöglicht er flexible Steuerungsoptionen. Der LC1DT20BD ist nach mehreren internationalen Standards zertifiziert und bietet eine zuverlässige Leistung für resistive Lasten in AC-1 Anwendungen.

Produktinfos

Gerätetyp: Schütz
Anzahl der Pole: 4P (4 NO)
Bemessungssteuerspeisespannung: 24 V DC
Bemessungsbetriebsstrom: 20 A (<= 60 °C) bei <= 440 V AC
Nennbetriebsstrom: 20 A bei <= 60 °C für Leistungsschaltung
Schutzart: IP2x
Betriebstemperatur: -5...60 °C
Abmessungen (B x H x T): 45 x 85 x 99 mm
Gewicht: 0,365 kg
Hilfskontakte: 1 NO + 1 NC
Betriebsfrequenz: 25...400 Hz
Mechanische Lebensdauer: 30 Mcycles
Überlastkategorie: III
Betriebsart: AC-1
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Schließer als Hauptkontakte: 4
Anzahl der Öffner als Hauptkontakte: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 1 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 20 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 99|24
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 20
