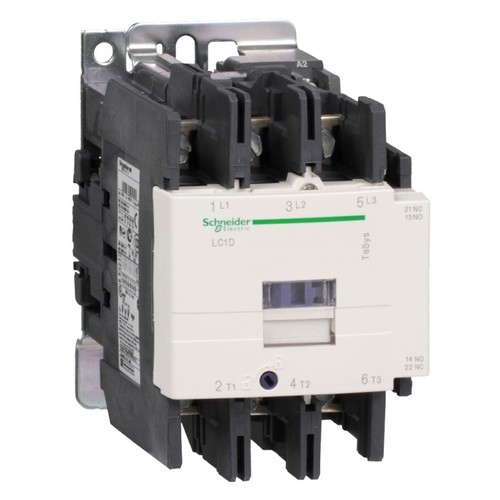

LC1D95BD Schneider E. Schütz 95A 45kW Spule 24V DC, 1S & 1Ö, 3P, AC3

20590885
4813514
1 Stk
3389110450576
43389110450574
CZ
8536419089
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 45 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 95 A, Spule 24 V DC. Abmessung (BxHxT) 85x127x186 mm, Gewicht 2,61 kg. Kategorie AC-3, AC-4, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach RINA, BV, LROS (Lloyds register of shipping), GOST, CCC, GL, DNV. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der TeSys LC1D95BD Schütz von Schneider Electric ist ein leistungsstarker und zuverlässiger Schütz, der speziell für die Steuerung von Motoren und resistiven Lasten konzipiert wurde. Mit einer Bemessungsbetriebsleistung von bis zu 45 kW bei 400 V AC-3 und einem maximalen Betriebsstrom von 95 A bietet er eine hohe Effizienz und Leistung. Die Spule benötigt eine Steuerungsspannung von 24 V DC, was ihn ideal für moderne Automatisierungslösungen macht. Mit kompakten Abmessungen von 85 x 127 x 186 mm und einem Gewicht von nur 2,61 kg ist dieser Schütz einfach zu installieren und zu integrieren. Der LC1D95BD ist für den Einsatz in anspruchsvollen Umgebungen geeignet, mit einem Temperaturbereich von -40 bis 60 °C und einer Schutzart von IP20. Vertrauen Sie auf Schneider Electric für Qualität und Zuverlässigkeit in Ihren elektrischen Anwendungen.

Produktinfos

Gerätetyp: Schütz
Anzahl der Pole: 3P
Anzahl der Hauptkontakte als Schließer: 3
Anzahl der Hauptkontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-3 (400V): 95 A
Bemessungsbetriebsleistung bei AC-3 (400V): 45 kW
Bemessungssteuerspeisespannung: 24 V DC
Spannungsart zur Betätigung: DC
Abmessungen (B x H x T): 85 x 127 x 186 mm
Gewicht: 2,61 kg
Nutzungsbereich: AC-3, AC-4, AC-1
Schutzart: IP20
Betriebstemperatur: -40…60 °C
Betriebsfrequenz: 25...400 Hz
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 45 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 15 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 95 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 32 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 45 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 125 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 85
Höhe: 127
Tiefe: 186|24
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 125
