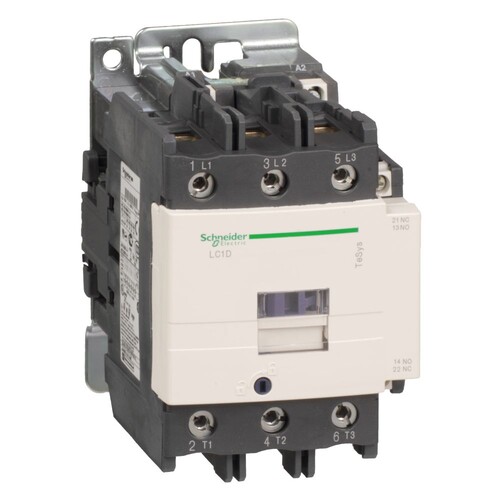

LC1D80V7 Schneider E. Schütz 80A 37kW Spule 400V, 1S & 1Ö, 3P, AC3

27797603
4813513
1 Stk
3389110443127
43389110443125
CZ
8536490099
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 400 V AC. Abmessung (BxHxT) 85x127x130 mm, Gewicht 1,59 kg. Kategorie AC-4, AC-3, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, UL, CSA, RINA, LROS (Lloyds register of shipping), GL, DNV, GOST, CCC. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der TeSys LC1D80V7 von Schneider Electric ist ein leistungsstarker Schütz, der für Motorsteuerungsanwendungen konzipiert wurde. Mit einer Nennleistung von 37 kW bei 400 V und einem Nennstrom von 80 A ist dieser Schütz ideal für industrielle Anwendungen. Er verfügt über drei Hauptkontakte (3NO) und ist für die Nutzung in den Kategorien AC-3 und AC-4 geeignet. Die Abmessungen betragen 85 mm in der Breite, 127 mm in der Höhe und 130 mm in der Tiefe, wobei das Gewicht bei 1,59 kg liegt. Der Schütz ist mit einer Steuerspannung von 400 V AC 50/60 Hz ausgestattet und erfüllt hohe Sicherheitsstandards mit einer IP20-Schutzart. Dank seiner robusten Bauweise und der Möglichkeit zur Montage auf Schienen oder Platten ist der LC1D80V7 eine zuverlässige Wahl für anspruchsvolle Anwendungen in der Automatisierungstechnik.

Produktinfos

Gerätetyp: Schütz
Anwendung: Motorsteuerung, Widerstandslast
Betriebsarten: AC-3, AC-3e, AC-4, AC-1
Anzahl der Pole: 3
Nennbetriebsstrom bei AC-3: 80 A
Nennbetriebsleistung bei AC-3 (400 V): 37 kW
Nennbetriebsleistung bei AC-4 (400 V): 15 kW
Steuerspannung: 400 V AC 50/60 Hz
Montageart: Platte, Schiene
Abmessungen (B x H x T): 85 x 127 x 130 mm
Gewicht: 1,59 kg
IP-Schutzart: IP20
Betriebstemperatur: -40 bis 60 °C
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 15 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|400
Bemessungssteuerspeisespannung AC 50 Hz: 400|400 V
Spannungsart zur Betätigung: EV000460|400
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1|400
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 32 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 400|400 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 125 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 85|400
Höhe: 127
Tiefe: 130
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
