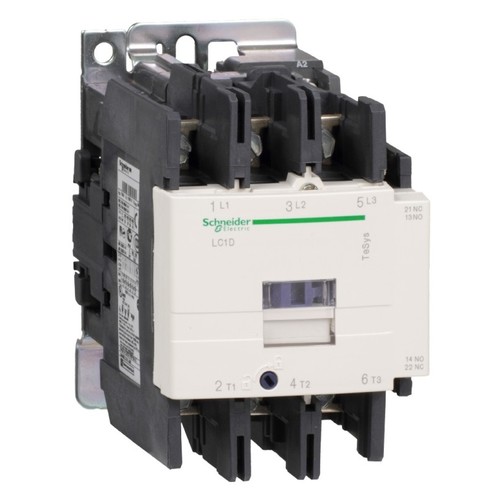

LC1D80BD Schneider E. Schütz 80A 37kW Spule 24V DC, 1S & 1Ö, 3P, AC3

20590878
4813511
1 Stk
3389110439977
43389110439975
CZ
8536419089
weitere Infos weitere Infos ausblenden
Schneider Elec.
LC1D80BD
beantwortete(n) Fragen weitere Varianten
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 24 V DC. Abmessung (BxHxT) 85x127x186 mm, Gewicht 2,59 kg. 3-polig, zwei integrierte Hilfskontakte, erweiterbar um bis zu vier Hilfskontakte. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, RINA, GL, DNV, CSA, CCC, UL, LROS (Lloyds register of shipping), BV.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der LC1D80BD von Schneider Electric ist ein leistungsstarker Leistungsschütz, das für Motorsteuerungsanwendungen konzipiert wurde. Mit einer Nennleistung von 37 kW bei 400 V AC und einem maximalen Betriebsstrom von 80 A ist dieses Gerät ideal für industrielle Anwendungen. Es verfügt über drei Hauptkontakte und zwei Hilfskontakte (1 Schließer und 1 Öffner), was eine flexible Steuerung ermöglicht. Die Steuerung erfolgt über eine 24 V DC-Spule, die eine schnelle und zuverlässige Schaltung gewährleistet. Mit einer kompakten Baugröße von 85 mm Breite, 127 mm Höhe und 186 mm Tiefe ist der Schütz einfach zu installieren und bietet eine hohe Robustheit mit einer Schutzart von IP20. Die Betriebstemperatur reicht von -40 bis 60 °C, was ihn für verschiedene Umgebungen geeignet macht. Zertifiziert nach internationalen Normen, ist der LC1D80BD eine zuverlässige Wahl für Ihre Motorsteuerungsbedürfnisse.

Produktinfos

Baureihe: TeSys Deca
Produktart: Schütz
Typ: LC1D
Anwendung: Motorsteuerung
Nutzungskategorie: AC-3
Betriebsbemessungsspannung: <= 690 V AC
Betriebsbemessungsstrom AC-1: 125 A (bei <60 °C) bei <= 440 V AC
Betriebsbemessungsstrom AC-3: 80 A (bei <60 °C) bei <= 440 V AC
Betriebsbemessungsstrom AC-4: 15 A (bei 400 V AC)
Motorleistung AC-3: 37 kW bei 380 - 400 V AC 50 Hz
Motorleistung AC-4: 15 kW bei 400 V AC 50 Hz
Steuerspannung: 24 V DC
Anzahl der Hauptkontakte: 3S
Anzahl der Hilfskontakte: 1S + 1Ö
Schutzart (IP): IP20
Betriebstemperatur: -40…60 °C
Höhe: 127 mm
Breite: 85 mm
Tiefe: 186 mm
Gewicht: 2,59 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

21543635
Preisanzeige nur nach Anmeldung
02050176
Preisanzeige nur nach Anmeldung
02267638
Preisanzeige nur nach Anmeldung
01355732
Preisanzeige nur nach Anmeldung
02211967
Preisanzeige nur nach Anmeldung
02012033
Preisanzeige nur nach Anmeldung
20080249
Preisanzeige nur nach Anmeldung
02203700
Preisanzeige nur nach Anmeldung
02203714
Preisanzeige nur nach Anmeldung
21208916
Preisanzeige nur nach Anmeldung
20274163
Preisanzeige nur nach Anmeldung
01343475
Preisanzeige nur nach Anmeldung
20653640
Preisanzeige nur nach Anmeldung
02026467
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 37 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 15 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 80 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 32 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 37 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 125 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 85
Höhe: 127
Tiefe: 186|24
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 125
