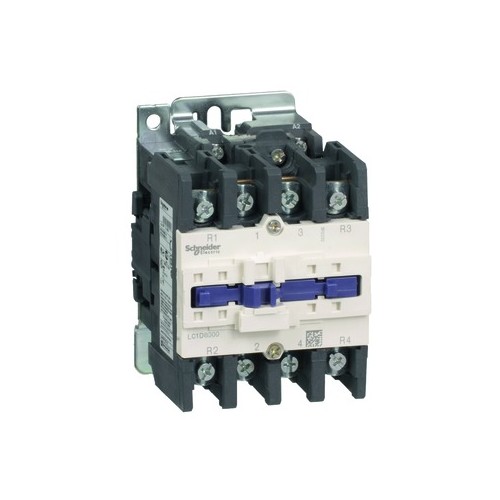

LC1D80008E7 Schneider E. Schütz 125A Spule 48V AC, 2S & 2Ö, AC1

22676857
5311805
1 Stk
3389110075106
43389110075104
CZ
8536419089
Leistungsschütz TeSys LC1D. 4 polig, 2 Schließer + 2 Öffner. Spule 48 V AC. Abmessung (BxHxT) 96x127x140 mm, Gewicht 1,84 kg. Kategorie AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CSA, BV, DNV, GOST, UL, GL, LROS (Lloyds register of shipping), RINA, CCC. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der Leistungsschütz LC1D80008E7 von Schneider Electric ist ein hochleistungsfähiges Gerät, das für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer Spule von 48 V AC und einer Nennstromstärke von 125 A bietet dieser Schütz eine zuverlässige Steuerung für ohmsche Lasten. Der Schütz ist mit 4 Polen ausgestattet und verfügt über 2 Schließer und 2 Öffner, was ihn ideal für vielseitige Anwendungen macht. Die kompakten Abmessungen von 96 mm Breite, 127 mm Höhe und 140 mm Tiefe sowie das Gewicht von 1,84 kg ermöglichen eine einfache Integration in bestehende Systeme. Zertifiziert nach internationalen Standards wie IEC und UL, garantiert der LC1D80008E7 höchste Sicherheit und Zuverlässigkeit im Betrieb. Die robuste Bauweise und die hohe Lebensdauer machen ihn zur optimalen Wahl für anspruchsvolle Umgebungen.

Produktinfos

Produktart: Leistungsschütz
Baureihe: TeSys Deca
Anwendung: Ohmsche Last
Nutzungskategorie: AC-1
Polanzahl: 4P
Betriebsbemessungsspannung: <= 690 V AC
Betriebsbemessungsstrom: 125 A (bei <60 °C) bei <= 440 V AC
Steuerkreisspannung: 48 V AC 50/60 Hz
Kontaktzusammensetzung: 2S + 2Ö
Konventioneller thermischer Strom: 125 A (bei 60 °C) für Stromkreis
Bemessungseinschaltvermögen: 1100 A bei 440 V
Bemessungs-Kurzzeitstromfestigkeit: 640 A 40 °C - 10 s
Zugehörige Absicherung: 200 A gG bei <= 690 V
Verlustleistung pro Pol: 12,5 W AC-1
Bemessungs-Isolationsspannung: 600 V CSA/UL, 1000 V IEC
Überspannungskategorie: III
Verschmutzungsgrad: 3
Bemessungs-Stoßspannungsfestigkeit: 8 kV
Mechanische Lebensdauer: 4 Mcycles
Elektrische Lebensdauer: 0,8 Mcycles
Anzugsleistung: 245 VA bei 50/60 Hz
Halteleistungsaufnahme: 26 VA bei 50/60 Hz
Höhe: 127 mm
Breite: 96 mm
Tiefe: 140 mm
Gewicht: 1,84 kg
Betriebshöhe: 0 - 3000 m
Zulässige Umgebungstemperatur: -40…60 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Schließer als Hauptkontakte: 2
Anzahl der Öffner als Hauptkontakte: 2|48
Bemessungssteuerspeisespannung AC 50 Hz: 48|48 V
Spannungsart zur Betätigung: EV000460|48
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 0 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0|48
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 48|48 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 125 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 96|48
Höhe: 127
Tiefe: 140
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
