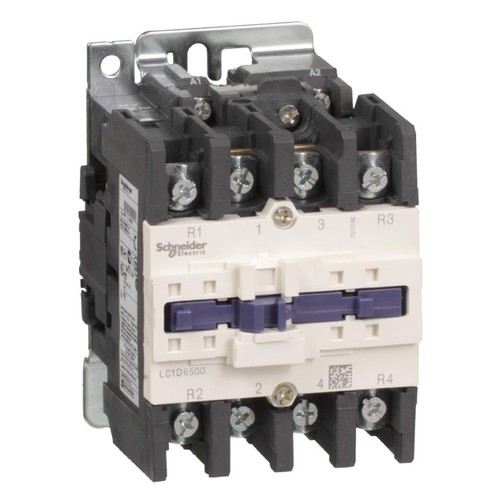

LC1D65008E7 Schneider E. Schütz 80A Spule 48V AC, 2S & 2Ö, AC1

20232723
5311706
1 Stk
3389110072891
43389110072899
CZ
8536419089
Leistungsschütz TeSys LC1D. 4 polig, 2 Schließer + 2 Öffner. Spule 48 V AC. Abmessung (BxHxT) 85x127x125 mm, Gewicht 1,45 kg. Kategorie AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, BV, UL, DNV, LROS (Lloyds register of shipping), CCC, CSA, RINA, GOST. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der Leistungsschütz LC1D von Schneider Electric ist ein hochleistungsfähiges Gerät, das für die Steuerung von ohmschen Lasten konzipiert ist. Mit einer Spule von 48 V AC und einer Nennstromstärke von 80 A (bei Temperaturen unter 60 °C) eignet sich dieser Schütz ideal für Anwendungen in industriellen Umgebungen. Er bietet eine kompakte Bauform mit den Abmessungen 85 mm Breite, 127 mm Höhe und 125 mm Tiefe, und wiegt nur 1,45 kg. Der LC1D ist mit 2 Schließern und 2 Öffnern ausgestattet und erfüllt die Nutzungskategorie AC-1. Dank seiner hohen Zuverlässigkeit und Robustheit ist er für den Einsatz in sicherheitsrelevanten Anwendungen geeignet. Der Schütz erfüllt mehrere internationale Normen und Zertifizierungen, darunter IEC 60947 und UL 508, was ihn zu einer ausgezeichneten Wahl für anspruchsvolle Anwendungen macht.

Produktinfos

Baureihe: TeSys Deca
Produktart: Leistungsschütz
Kurzbezeichnung: LC1D
Anwendung: Ohmsche Last
Nutzungskategorie: AC-1
Pole: 4P
Betriebsbemessungsspannung: 48 V AC 50/60 Hz
Betriebsbemessungsstrom: 80 A (bei <60 °C) bei <= 440 V AC
Kontaktzusammensetzung: 2 S + 2 Ö
Konventioneller thermischer Strom: 80 A (bei 60 °C)
Bemessungseinschaltvermögen: 1000 A bei 440 V
Bemessungs-Kurzzeitstromfestigkeit: 640 A (10 s) bei 40 °C
Zugehörige Absicherung: 125 A gG bei <= 690 V
Durchschnittliche Impedanz: 1,5 MOhm
Verlustleistung pro Pol: 9,6 W
Betriebshöhe: 0 - 3000 m
Höhe: 127 mm
Breite: 85 mm
Tiefe: 125 mm
Gewicht: 1,45 kg
Schutzart (IP): IP20
Betriebstemperatur: -40…60 °C
Mechanische Lebensdauer: 6 Mcycles
Elektrische Lebensdauer: 1,4 Mcycles
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Anzahl der Schließer als Hauptkontakte: 2
Anzahl der Öffner als Hauptkontakte: 2|48
Bemessungssteuerspeisespannung AC 50 Hz: 48|48 V
Spannungsart zur Betätigung: EV000460|48
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 0 A
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 0|48
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 48|48 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 85|48
Höhe: 127
Tiefe: 125
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
