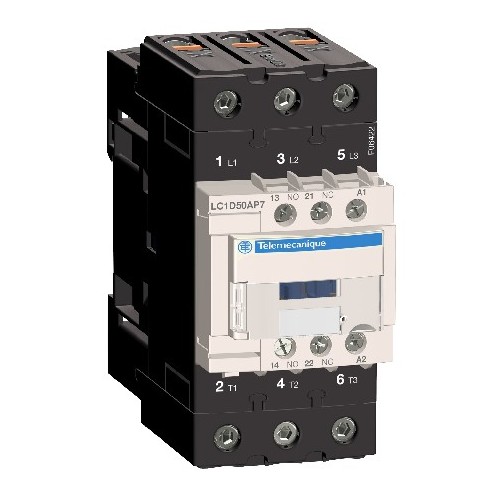

LC1D50AP7 Schneider E. Schütz 50A 22kW Spule 230V AC, 1S & 1Ö, 3P

02210161
5348769
1 Stk
3389119408707
13389119408704
ID
8536490099
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 230 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,855 kg. Kategorie AC-1, AC-4, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, BV, GOST, CCC, CSA, UL, RINA, LROS (Lloyds register of shipping), DNV. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der TeSys D LC1D von Schneider Electric ist ein zuverlässiger Schütz mit einer Nennstromstärke von 50 A und einer maximalen Motorleistung von 22 kW bei 400 V. Mit einer Spule von 230 V AC und einer kompakten Baugröße von 55 x 122 x 120 mm ist dieser Schütz ideal für Motorsteuerungsanwendungen geeignet. Die drei Hauptkontakte sind als Schließer ausgeführt, und zusätzliche Hilfskontakte (1 Schließer + 1 Öffner) bieten zusätzliche Flexibilität. Der LC1D ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und erfüllt zahlreiche internationale Zertifizierungsstandards. Mit einer Schutzart von IP20 und einem Temperaturbereich von -40 bis 60 °C ist dieser Schütz sowohl robust als auch vielseitig einsetzbar.

Produktinfos

Produktname: TeSys D
Gerätetyp: Schütz
Kurzer Name: LC1D
Anwendung: Motorsteuerung, Widerstandslast
Nutzungsart: AC-1, AC-3, AC-4
Anzahl der Pole: 3P
Hauptkontaktzusammensetzung: 3 Schließer
Bemessungsbetriebsstrom Ie bei AC-3: 50 A
Bemessungsbetriebsleistung bei AC-3 (400 V): 22 kW
Spule: 230 V AC 50/60 Hz
Betriebsbereich für Motorleistung: 15 kW bei 220...230 V, 22 kW bei 380...400 V
Schutzart (IP): IP20
Abmessungen (BxHxT): 55x122x120 mm
Gewicht: 0,855 kg
Hilfskontakte: 1 Schließer + 1 Öffner
Betriebsbedingungen: -40...60 °C
Zertifizierungen: GL, BV, GOST, CCC, CSA, UL, RINA, LROS, DNV
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 11 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Spannungsart zur Betätigung: AC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 230|230 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 55
Höhe: 122
Tiefe: 120
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
