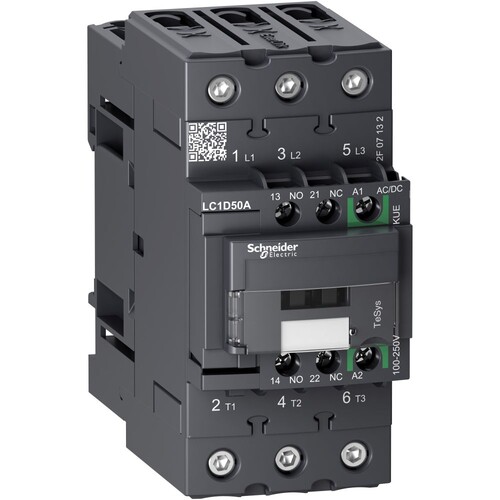

LC1D50AKUE Schneider E. Schütz 50A 30kW Spule 100-250 V AC, 1S & 1Ö, 3P, AC3

28773277
3315145
1 Stk
3606480988257
43606480988255
FR
8536490099
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 100-250 V AC/DC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,997 kg. EverLink-Klemmen Innensechskant. Gemäß den lokalen Vorschriften zur elektrischen Verdrahtung ist ein isolierter Inbusschlüssel der Größe 4 zu verwenden (Bestell-Nr. LADALLEN4). Kategorie AC-1, AC-3. Spule- AC/DC, elektronisch, Integrierte bidirektionale Spitzenbegrenzung. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Anschluss Steuerteil Schraubklemmen.
Anmerkungen zur LIMMERT-KI

Der TeSys LC1D50AKUE von Schneider Electric ist ein leistungsstarker Schütz für Motorsteuerungsanwendungen. Mit einer Nennstromstärke von 50 A und einer Motorleistung von bis zu 30 kW bei 500 V AC ist dieser Schütz ideal für industrielle Anwendungen. Er verfügt über eine Steuerspannung von 100-250 V AC/DC und ist mit 3 Hauptkontakten ausgestattet, die als Schließer fungieren. Die kompakten Abmessungen von 55 x 122 x 120 mm und ein Gewicht von nur 0,93 kg machen die Installation einfach und effizient. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Der LC1D50AKUE ist für eine Vielzahl von Anwendungen geeignet und bietet eine hohe Zuverlässigkeit und Langlebigkeit, was ihn zur idealen Wahl für moderne Automatisierungslösungen macht.

Produktinfos

Gerätetyp: Schütz
Anwendung: Motorsteuerung
Polzahl: 3P (3 NO)
Nennbetriebsspannung (AC): <= 690 V
Nennbetriebsspannung (DC): <= 300 V
Nennstrom: 50 A (bei <60 °C) bei <= 440 V AC
Motorleistung (AC-3): 30 kW bei 500 V AC
Motorleistung (AC-3): 22 kW bei 380...400 V AC
Motorleistung (AC-3): 15 kW bei 220...230 V AC
Motorleistung (AC-4): 11 kW bei 400 V AC
Steuerspannung: 100-250 V AC/DC
Anzahl der Hilfskontakte: 1 Schließer + 1 Öffner
Abmessungen (BxHxT): 55 x 122 x 120 mm
Gewicht: 0,93 kg
Schutzart: IP20
Betriebstemperatur: -40...60 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 11 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|250
Bemessungssteuerspeisespannung AC 50 Hz: 100|250 V
Bemessungssteuerspeisespannung DC: 100|250 V
Spannungsart zur Betätigung: EV000509|250
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1|250
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 100|250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
Anschlussart Hauptstromkreis: sonstige
Breite: 55|250
Höhe: 122
Tiefe: 120|250
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
