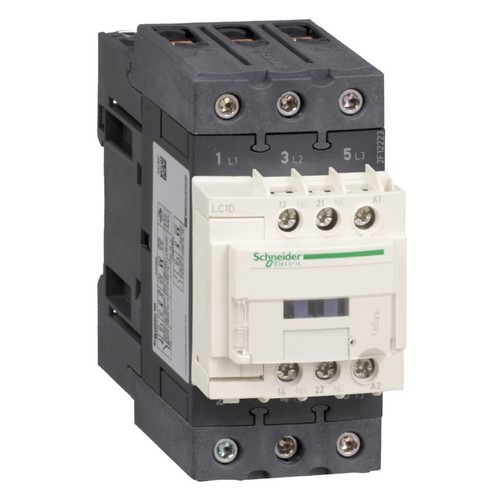

LC1D50AF7 Schneider E. Schütz 50A 22kW Spule 110V AC, 1S & 1Ö, 3P, AC3

20081502
5348764
1 Stk
3389119408653
43389119408651
ID
8536490099
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 110 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,855 kg. Kategorie AC-1, AC-4, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, GOST, UL, LROS (Lloyds register of shipping), CSA, DNV, BV, GL, RINA. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der TeSys LC1D50AF7 von Schneider Electric ist ein leistungsstarker Schütz mit einer Nennlast von 50 A und einer Spulenspannung von 110 V AC. Mit drei Hauptkontakten (3 NO) und einem zusätzlichen Hilfskontakt (1 NO + 1 NC) ist dieser Schütz ideal für Motorsteuerungsanwendungen. Er bietet eine maximale Betriebsleistung von 22 kW bei 400 V im AC-3-Betrieb und 11 kW im AC-4-Betrieb. Die kompakten Abmessungen von 55 x 122 x 120 mm und das Gewicht von 1,4 kg machen ihn zur perfekten Wahl für platzsparende Installationen. Der Schütz ist mit der Schutzart IP2x ausgestattet und kann in einem Temperaturbereich von -5 bis 60 °C betrieben werden. Die robuste Bauweise und die Einhaltung internationaler Standards gewährleisten eine hohe Zuverlässigkeit und Langlebigkeit in industriellen Anwendungen.

Produktinfos

Betriebsstrom: 50 A
Spule Spannung: 110 V AC
Anzahl der Pole: 3P
Hauptkontakte: 3 NO
Hilfskontakte: 1 NO + 1 NC
Betriebsleistung AC-3 bei 400 V: 22 kW
Betriebsleistung AC-4 bei 400 V: 11 kW
Abmessungen (B x H x T): 55 x 122 x 120 mm
Gewicht: 1,4 kg
Schutzart: IP2x
Betriebstemperatur: -5 bis 60 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 11 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|110
Bemessungssteuerspeisespannung AC 50 Hz: 110|110 V
Spannungsart zur Betätigung: EV000460|110
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1|110
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 110|110 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 55|110
Höhe: 122
Tiefe: 120
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
