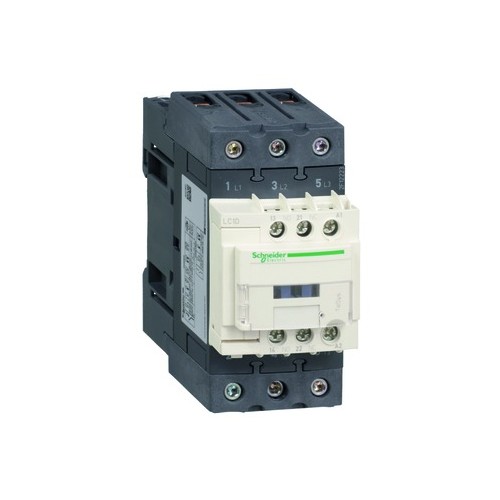

LC1D50AD7 Schneider E Schütz 50A 22kW Spule 42V AC, 1S & 1Ö, 3P, AC3

23992963
5348761
1 Stk
3389119408639
43389119408637
FR
8536490099
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 42 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,855 kg. Kategorie AC-1, AC-4, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach UL, LROS (Lloyds register of shipping), CCC, RINA, GL, DNV, CSA, GOST, BV. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der LC1D50AD7 von Schneider Electric ist ein leistungsstarker Leistungsschütz, der für den Einsatz in industriellen Motorsteuerungen konzipiert ist. Mit einer Nennleistung von 22 kW bei 400 V AC und einem Betriebsstrom von 50 A ist dieser Schütz ideal für die Steuerung von ohmschen Lasten und Motoren. Die robuste Bauweise und die IP20 Schutzart machen ihn für verschiedene Anwendungen geeignet. Die Steuerkreisspannung beträgt 42 V AC, und der Schütz ist für den Einsatz in Temperaturen von -40 bis 60 °C ausgelegt. Mit einer mechanischen Lebensdauer von bis zu 6 Millionen Zyklen und einer elektrischen Lebensdauer von 1,45 Millionen Zyklen bietet er eine hohe Zuverlässigkeit und Langlebigkeit. Der LC1D50AD7 ist Teil der TeSys Deca Baureihe und erfüllt internationale Normen und Zertifizierungen, was ihn zu einer ausgezeichneten Wahl für anspruchsvolle Anwendungen macht.

Produktinfos

Baureihe: TeSys Deca
Produkt- oder Komponententyp: Schütz
Anwendung des Schützes: Ohmsche Last, Motorsteuerung
Nutzungskategorie: AC-3, AC-1, AC-4
Beschreibung der Pole: 3P
Betriebsbemessungsspannung Stromkreis: <= 690 V AC, 25 - 400 Hz
Betriebsbemessungstrom: 50 A (bei <60 °C) bei <= 440 V AC AC-3
Steuerkreisspannung: 42 V AC 50/60 Hz
Motorleistung (kW): 22 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
Höhe: 122 mm
Breite: 55 mm
Tiefe: 120 mm
Produktgewicht: 0,855 kg
Schutzart (IP): IP20
Betriebsumgebungstemperatur: -40…60 °C
Maximale Betriebsrate: 3600 cyc/h
Mechanische Lebensdauer: 6 Mcycles
Elektrische Lebensdauer: 1,45 Mcycles 50 A AC-3 bei Ue <= 440 V
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 11 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|42
Bemessungssteuerspeisespannung AC 50 Hz: 42|42 V
Spannungsart zur Betätigung: EV000460|42
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 50 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1|42
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 25 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 42|42 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 80 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 55|42
Höhe: 122
Tiefe: 120
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
