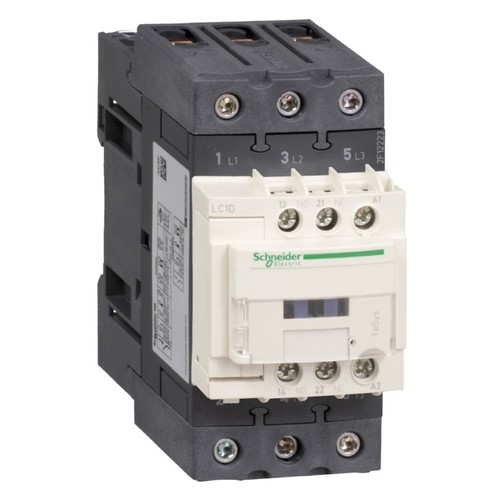

LC1D40AF7 Schneider E. Schütz 40A 18,5kW Spule 110V AC, 1S & 1Ö, 3P, AC3

21938059
5348724
1 Stk
3389119408356
ID
8536490099
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 40 A, Spule 110 V AC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,85 kg. Kategorie AC-1, AC-3, AC-4. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CCC, CSA, GOST, UL. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der LC1D40AF7 von Schneider Electric ist ein hochleistungsfähiger Leistungsschütz, der für die Motorsteuerung und ohmsche Lasten konzipiert ist. Mit einer maximalen Motorleistung von 18,5 kW bei 400 V AC und einem Betriebsstrom von 40 A ist dieses Gerät ideal für industrielle Anwendungen. Die Spule arbeitet mit 110 V AC bei 50/60 Hz und bietet eine robuste Bauweise mit einer Schutzart von IP20. Mit kompakten Abmessungen von 55 mm Breite, 122 mm Höhe und 120 mm Tiefe ist der Schütz einfach zu installieren und zu integrieren. Die mechanische Lebensdauer von 6 Millionen Zyklen und die elektrische Lebensdauer von 1,5 Millionen Zyklen bei 40 A garantieren eine hohe Zuverlässigkeit und Langlebigkeit. Der LC1D40AF7 ist für den Einsatz in anspruchsvollen Umgebungen geeignet und erfüllt die höchsten Sicherheitsstandards.

Produktinfos

Bauart: TeSys Deca
Produktart: Leistungsschütz
Kurzbezeichnung: LC1D
Anwendung: Motorsteuerung, ohmsche Last
Nutzungskategorie: AC-1, AC-3, AC-4
Pole: 3P + 1S + 1Ö
Betriebsbemessungsspannung: <= 690 V AC, 25 - 400 Hz
Betriebsbemessungsstrom AC-1: 60 A (bei <60 °C) bei <= 440 V AC
Betriebsbemessungsstrom AC-3: 40 A (bei <60 °C) bei <= 440 V AC
Betriebsbemessungsstrom AC-4: 20 A (bei <60 °C) bei <= 440 V AC
Steuerspannung: 110 V AC, 50/60 Hz
Motorleistung (kW): 18,5 kW bei 380 - 400 V AC
Höhe: 122 mm
Breite: 55 mm
Tiefe: 120 mm
Gewicht: 0,85 kg
Schutzart (IP): IP20
Betriebstemperatur: -40…60 °C
Mechanische Lebensdauer: 6 Mcycles
Elektrische Lebensdauer: 1,5 Mcycles bei 40 A AC-3
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 18.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 9 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|110
Bemessungssteuerspeisespannung AC 50 Hz: 110|110 V
Spannungsart zur Betätigung: EV000460|110
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 40 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1|110
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 20 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 110|110 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 60 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 55|110
Höhe: 122
Tiefe: 120
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
