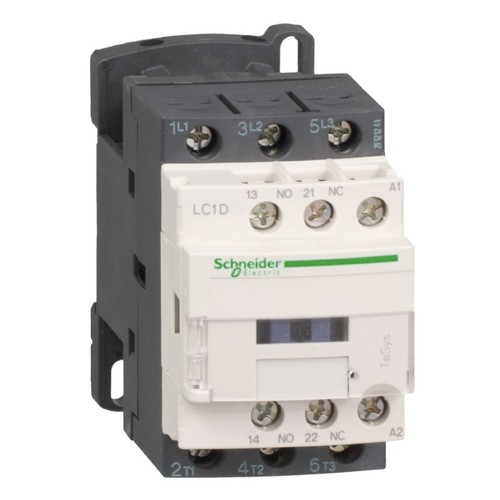

LC1D38BL Schneider E. Schütz 38A 18,5kW Spule 24V DC, 1S & 1Ö, 3P, AC3

20114703
2451075
1 Stk
3389110361896
43389110361894
FR
8536419089
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 38 A, Spule 24 V DC. Abmessung (BxHxT) 45x85x101 mm, Gewicht 0,54 kg. Kategorie AC-3, AC-1, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, UL, LROS (Lloyds register of shipping), CCC, DNV, GL, CSA, RINA, BV. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der TeSys D Schütz von Schneider Electric ist ein zuverlässiges und leistungsstarkes Gerät für die Motorsteuerung. Mit einem Nennstrom von 38 A und einer Nennleistung von 18,5 kW bei AC-3 ist dieser Schütz ideal für industrielle Anwendungen. Die Spule arbeitet mit einer niedrigen Verbrauchsspannung von 24 V DC, was die Energieeffizienz erhöht. Mit drei Hauptkontakten (3 NO) und zusätzlichen Hilfskontakten (1 Schließer + 1 Öffner) bietet er Flexibilität für verschiedene Steuerungsanforderungen. Die kompakten Abmessungen von 45 x 85 x 101 mm und das Gewicht von nur 0,54 kg machen die Installation einfach und platzsparend. Der Schütz ist gemäß IP20 geschützt und für den Betrieb in einem Temperaturbereich von -5 bis 60 °C geeignet. Schneider Electric bietet mit diesem Produkt eine hohe Qualität und Zuverlässigkeit für Ihre Anwendungen.

Produktinfos

Produktname: TeSys D
Gerätetyp: Schütz
Nennbetriebsstrom: 38 A
Nennbetriebsleistung AC-3: 18,5 kW
Spannungsart zur Betätigung: DC
Bemessungssteuerspeisespannung: 24 V DC
Anzahl der Hauptkontakte: 3P (3 NO)
Anzahl der Hilfskontakte: 1S + 1Ö
Betriebsart: AC-3
Nennspannung: <= 690 V AC
Betriebstemperatur: -5...60 °C
Abmessungen (BxHxT): 45 x 85 x 101 mm
Gewicht: 0,54 kg
Schutzart: IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 18.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 7.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 38 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 18 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 18.5 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 101|24
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 50
