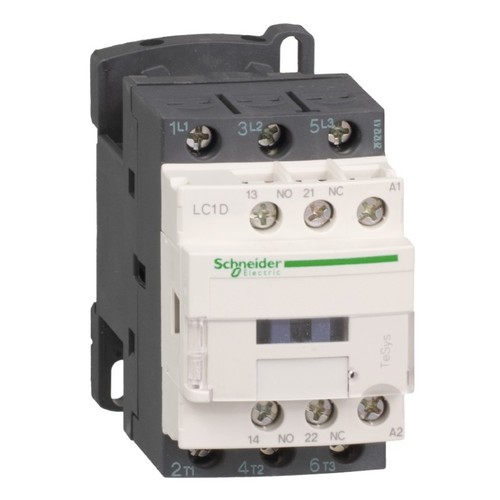

LC1D38B7 Schneider E. Schütz 38A 18,5kW Spule 24V AC, 1S & 1Ö, 3P, AC3

21699904
4886549
1 Stk
3389110352092
43389110352090
73389110352091
FR
8536490099
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 18.5 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 38 A, Spule 24 V AC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,38 kg. Kategorie AC-3, AC-4, AC-1. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach CSA, LROS (Lloyds register of shipping), BV, RINA, UL, GOST, DNV, CCC, GL. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der TeSys D Kontaktor LC1D38B7 von Schneider Electric ist eine zuverlässige Lösung für die Motorsteuerung und Widerstandslastanwendungen. Mit einer Nennstromstärke von 38 A und einer Motorleistung von bis zu 18,5 kW bei 400 V AC eignet sich dieser Kontaktor hervorragend für industrielle Anwendungen. Die Spule arbeitet bei 24 V AC und ist für Frequenzen von 50/60 Hz ausgelegt. Mit drei Hauptkontakten (alle Schließer) und zwei Hilfskontakten (1 Schließer, 1 Öffner) bietet der Kontaktor vielseitige Anschlussmöglichkeiten. Die kompakten Abmessungen von 45 x 85 x 92 mm und das geringe Gewicht von 0,38 kg machen ihn ideal für platzsparende Installationen. Zudem erfüllt der Kontaktor die Schutzart IP20 und ist für Betriebstemperaturen von -5 bis 60 °C geeignet. Zertifizierungen nach internationalen Standards gewährleisten höchste Qualität und Sicherheit.

Produktinfos

Gerätetyp: Kontaktor
Anwendung: Widerstandslast, Motorsteuerung
Nennstrom: 38 A (bei <= 440 V AC, AC-3)
Motorleistung: 18,5 kW (bei 400 V AC, AC-3)
Spule: 24 V AC 50/60 Hz
Anzahl der Hauptkontakte: 3 NO
Anzahl der Hilfskontakte: 1 NO + 1 NC
Betriebsarten: AC-1, AC-3, AC-4
Schutzart: IP20
Abmessungen (B x H x T): 45 x 85 x 92 mm
Gewicht: 0,38 kg
Betriebstemperatur: -5 bis 60 °C
Zertifizierungen: CSA, UL, GOST, DNV, CCC, GL
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 18.5 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 7.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|24
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Spannungsart zur Betätigung: EV000460|24
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 38 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1|24
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 18 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45|24
Höhe: 85
Tiefe: 92
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
