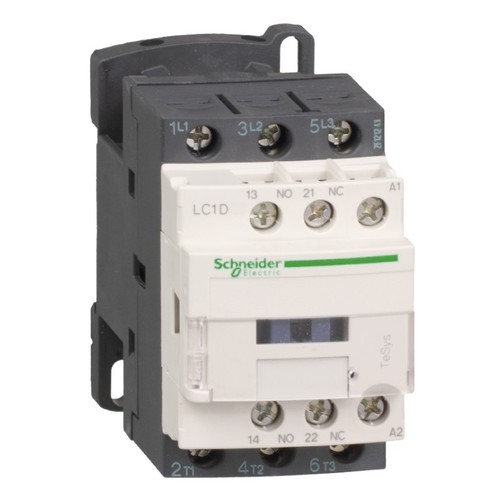

LC1D32JD Schneider E. Schütz 32A 15kW Spule 12V DC, 1S & 1Ö, 3P, AC3

20880567
5311382
1 Stk
3389110357677
43389110357675
FR
8536419089
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A, Spule 12 V DC. Abmessung (BxHxT) 45x85x101 mm, Gewicht 0,535 kg. Kategorie AC-1, AC-3, AC-4. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach LROS (Lloyds register of shipping), CSA, RINA, DNV, UL, BV, GOST, GL, CCC. Produktstandards gem.
Anmerkungen zur LIMMERT-KI

Der LC1D32JD von Schneider Electric ist ein leistungsstarker 3-poliger Schütz, der für Anwendungen bis zu 32 A bei 440 V AC ausgelegt ist. Mit einer Bemessungsbetriebsleistung von 15 kW bei 400 V AC ist dieser Schütz ideal für Motorsteuerungen und resistive Lasten. Die integrierte Steuerspannung von 12 V DC ermöglicht eine einfache Ansteuerung. Mit kompakten Abmessungen von 45 x 85 x 101 mm und einem Gewicht von nur 0,535 kg ist er platzsparend und leicht zu montieren. Der Schütz ist mit einem Hilfskontakt-Set von 1 Schließer und 1 Öffner ausgestattet und bietet eine hohe Zuverlässigkeit dank seiner robusten Bauweise und den zahlreichen Zertifizierungen, darunter CSA und UL. Er ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und erfüllt die Schutzart IP20.

Produktinfos

Gerätetyp: Schütz
Anzahl der Pole: 3P (3 NO)
Bemessungsbetriebsstrom: 32 A bei <= 440 V AC
Bemessungsbetriebsleistung (AC-3): 15 kW bei 400 V AC
Steuerspannung: 12 V DC
Anzahl der Hilfskontakte (Schließer): 1
Anzahl der Hilfskontakte (Öffner): 1
Abmessungen (B x H x T): 45 x 85 x 101 mm
Gewicht: 0,535 kg
Betriebstemperatur: -40…60 °C
Schutzart: IP20
Zertifizierungen: CSA, UL, DNV, Lloyds, GOST
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 7.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|12
Bemessungssteuerspeisespannung AC 50 Hz: DC V
Bemessungssteuerspeisespannung DC: 12|12 V
Spannungsart zur Betätigung: DC
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 18 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 15 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45
Höhe: 85
Tiefe: 101|12
Betriebsspannung AC 50 Hz: 1
Betriebsspannung AC 60 Hz: 50
