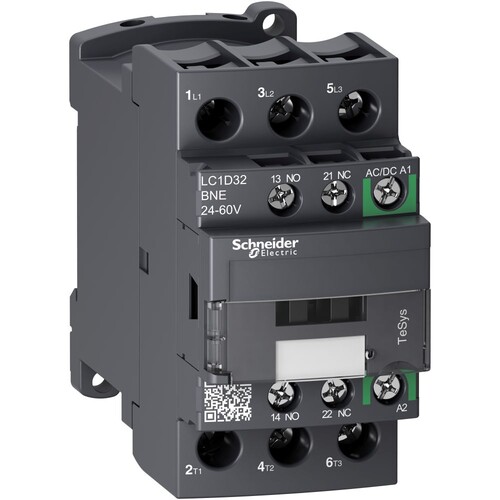

LC1D32BNE Schneider E. Schütz 32A 15kW Spule 24-60V AC/DC, 1S & 1Ö, 3P

28773270
3315132
1 Stk
3606480987755
43606480987753
FR
8536419089
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A, Spule 24-60 V AC/DC. Abmessung (BxHxT) 45x85x92 mm, Gewicht 0,438 kg. EverLink-Klemmen Innensechskant. Gemäß den lokalen Vorschriften zur elektrischen Verdrahtung ist ein isolierter Inbusschlüssel der Größe 4 zu verwenden (Bestell-Nr. LADALLEN4). Kategorie AC-1, AC-3. Spule- AC/DC, elektronisch, Integrierte bidirektionale Spitzenbegrenzung. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
Anmerkungen zur LIMMERT-KI

Der LC1D32BNE von Schneider Electric ist ein hochleistungsfähiger Schütz, der für Motorsteuerungsanwendungen konzipiert ist. Mit einer maximalen Leistung von 15 kW bei 400 V AC-3 und einem Bemessungsstrom von 32 A bietet er zuverlässige Leistung für industrielle Anwendungen. Die Steuerspannung ist flexibel und reicht von 24 bis 60 V AC/DC, was eine breite Kompatibilität mit verschiedenen Steuerungssystemen ermöglicht. Das Gerät ist mit einem IP20-Gehäuse ausgestattet, das es für den Einsatz in geschützten Umgebungen geeignet macht. Mit kompakten Abmessungen von 45 x 85 x 92 mm und einem Gewicht von nur 0,438 kg ist es ideal für Anwendungen mit begrenztem Platzangebot. Die integrierten Hilfskontakte (1 NO + 1 NC) bieten zusätzliche Funktionalität und Sicherheit. Der LC1D32BNE ist die perfekte Wahl für zuverlässige Motorsteuerung in anspruchsvollen Umgebungen.

Produktinfos

Gerätetyp: Schütz
Anwendung: Motorsteuerung
Polanzahl: 3P (3 NO)
Bemessungsbetriebsstrom: 32 A (bei <60 °C) bei <= 440 V AC-3
Bemessungsbetriebsleistung AC-3: 15 kW bei 400 V
Bemessungssteuerspeisespannung: 24...60 V AC/DC
Schutzart: IP20
Abmessungen (B x H x T): 45 x 85 x 92 mm
Gewicht: 0,438 kg
Hilfskontakte: 1 NO + 1 NC
Betriebstemperatur: -40…60 °C
Betriebsfrequenz: 25...400 Hz
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsleistung bei AC-3, 400 V: 15 kW
Bemessungsbetriebsleistung Ie bei AC-4, 400 V: 7.5 kW
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0|60
Bemessungssteuerspeisespannung AC 50 Hz: 24|60 V
Bemessungssteuerspeisespannung DC: 24|60 V
Spannungsart zur Betätigung: EV000509|60
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 32 A
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1|60
Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 18 A
Geeignet für Reiheneinbau: Nein
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|60 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50 A
Anschlussart Hauptstromkreis: Schraubanschluss
Breite: 45|60
Höhe: 85
Tiefe: 92|60
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
